焊点并线或分线器工艺设计

2022/10/10    来源:EPLAN    作者:陈新忠
关键字:焊点并线  分线器工艺
为了让您更快的使用EPLAN Harness proD设计实际生产项目,让您在设计实际线束项目中少走弯路,本文介绍了EPLAN Harness proD的建库的细节技巧。

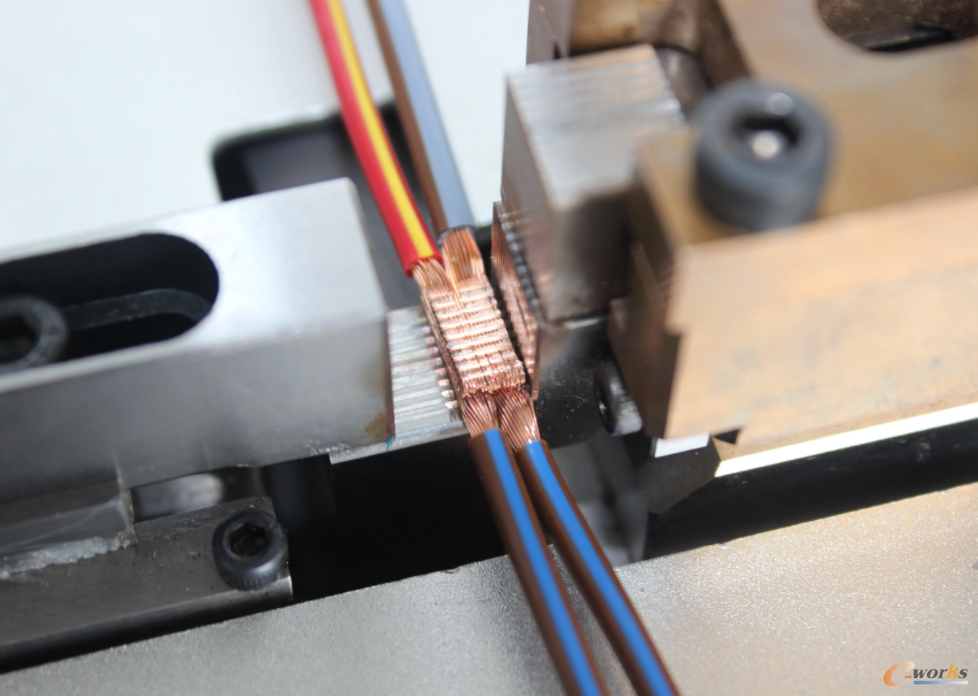

       在实际的线束制造工艺中,会存在很多并线工艺,也可以叫焊点工艺,如下图,主要是将一根线的信号传递到多根线或转接等,并且包裹在线束内部,在EPLAN中叫分线器工艺。

分线器工艺

图1 分线器工艺

       现在以创建SP.000001为例,分别在EPLAN Harness proD Library与P8部件库中的建库为例。注意分线器在P8部件库中一类产品组是电气工程,产品组是连接分线器/线路连接器中,子产品组寻找常规或未定义即可,EPLAN Harness proD Library的部件名称与P8部件库中的部件编号必须一致,如下图。

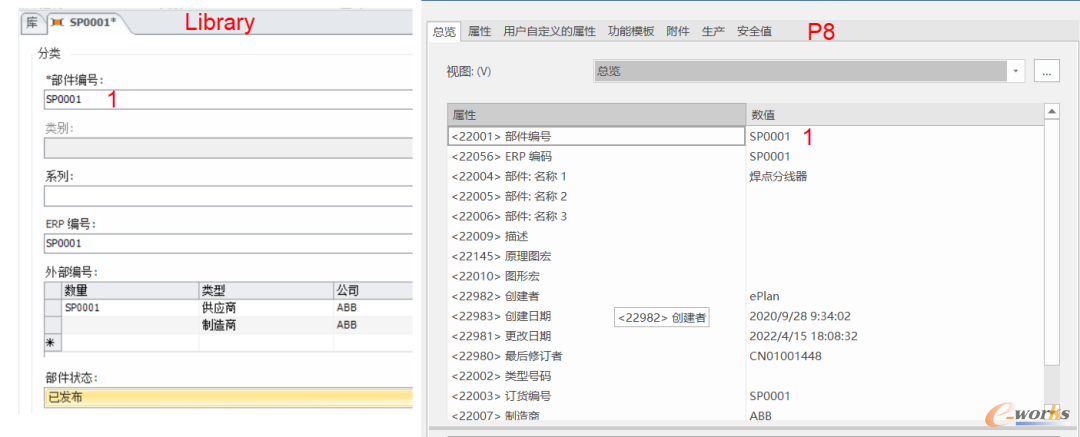

部件编号必须一致

图2 部件编号必须一致

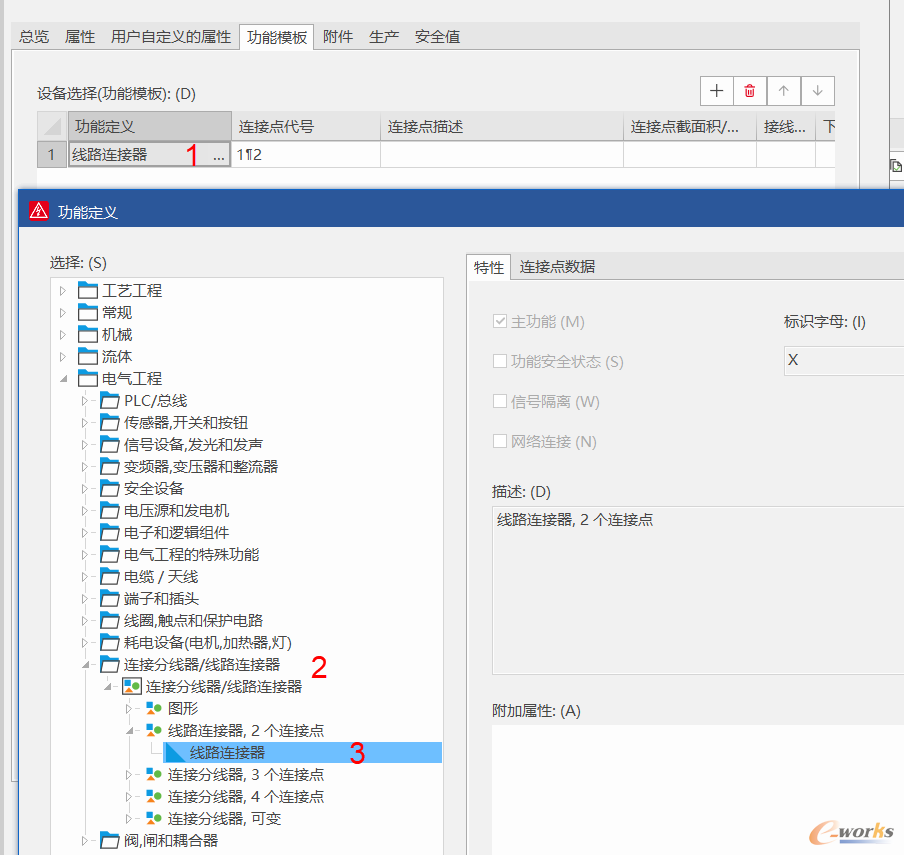

       在P8部件库中,SP.000001的【功能模板】的【功能定义】类型选择如下图。

功能定义类型选择

图3 功能定义类型选择

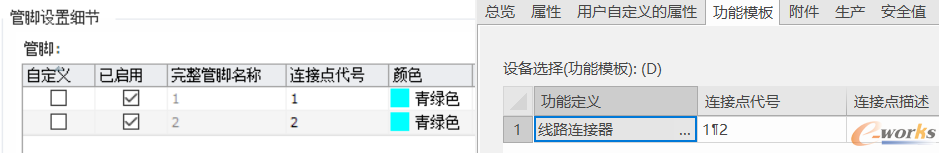

       分别在HPD Library与P8部件库中的连接点也必须一致,如下图。

连接点也必须一致

图4 连接点也必须一致

       原理图如下图所示绘制,在【插入中心】-【设备】中选择创建的分线器SP0001插入多线原理图中。

原理图

图5 原理图

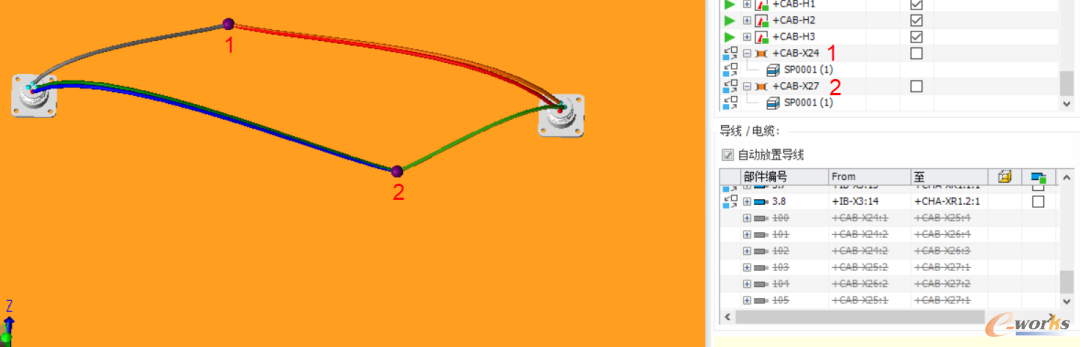

       在Harness proD Studio中,导入来自P8的项目,将连接器和分线器放置在工作区中,导线自动连接,效果如下图所示。

效果图

图6 效果图
