EPLAN Harness proD 2023新版本发布

2022/10/19    来源:EPLAN    作者:刘庆国
关键字:电缆线槽  HpD 2023
HpD 2023同步P8所有部件,实现了HpD中放置线槽的功能。
       EPLAN Harness proD(以下简称“HpD”),正式发布2023版本!

       距离HpD 2022发布不到半年,HpD 2023便如期而至,并且预计将于12月发布HpD 2023 SP1。届时,包括众所期盼的“HpD同步P8所有部件”和“在HpD中放置线槽”的功能将成为现实!

       首先为大家分享HpD 2023版本中的闪亮点:

       1.2D符号图纸可放置多个尺寸点

       对于电缆图纸中总长度的标注标准,不同的客户是不同的。有的客户只需要标注电缆的总长度即可,而有的客户,总长度的标注包含电缆的总长度和连接器的总长度。因此在建库时设置多个尺寸点,即可在生成图纸时,根据不同标准,标注正确的总长度尺寸,如图1所示。

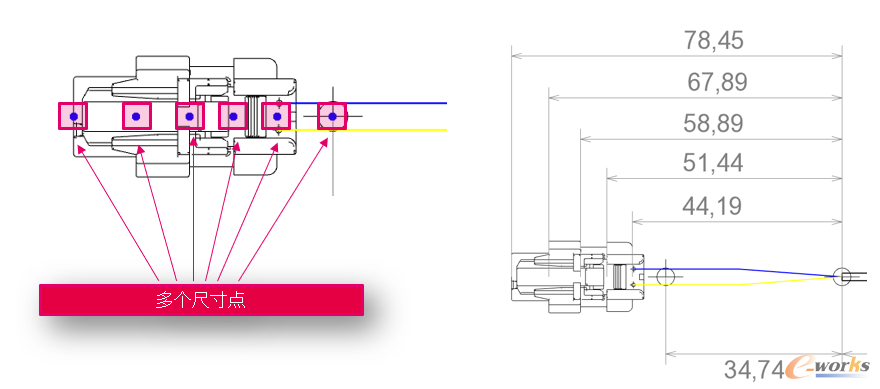

多尺寸点标注

图1 多尺寸点标注

       2.从MCAD软件导入辅助对象

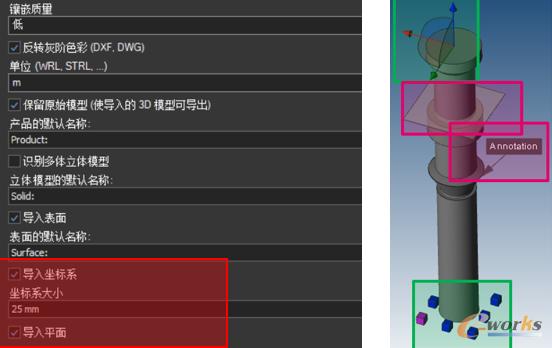

       在导入机械结构模型时,可以选择将机械结构模型中的坐标系、平面等辅助对象也导入HpD工作区中,如2所示。

导入辅助对象

图2 导入辅助对象

       通过新增的视图过滤器,可选择是否显示导入的坐标系、平面等对象,如图3所示。

过滤器

图3 过滤器

       目前仅支持导入CreoSolidWorks软件的结构模型的辅助对象,在后续发布的版本中,将逐步提供支持导入其他主流MCAD的结构模型的辅助对象。

       3.EPLAN Electric P8(简称P8)中电缆芯线的连接代号可同步至HpD

       当P8中电缆芯线的连接代号被修改后,该变更可直接同步至HpD,并可在钉板图/电缆图纸中显示,如图4所示。

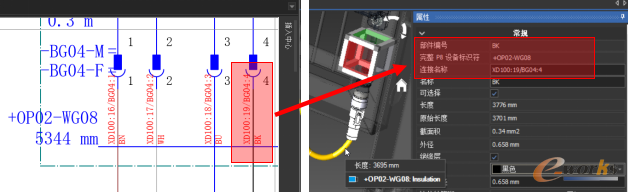

同步电缆芯线连接代号

图4 同步电缆芯线连接代号

       4.“四舍五入”新特性

       相比HpD 2022版本只能选择:下一个0.5,1,2,5,10,100等固定选项,在HpD 2023中可以自定义四舍五入的数值,如图5所示。这样将极大的减少电缆或导线的浪费,尤其是当长度单位设置为cm或者m时。

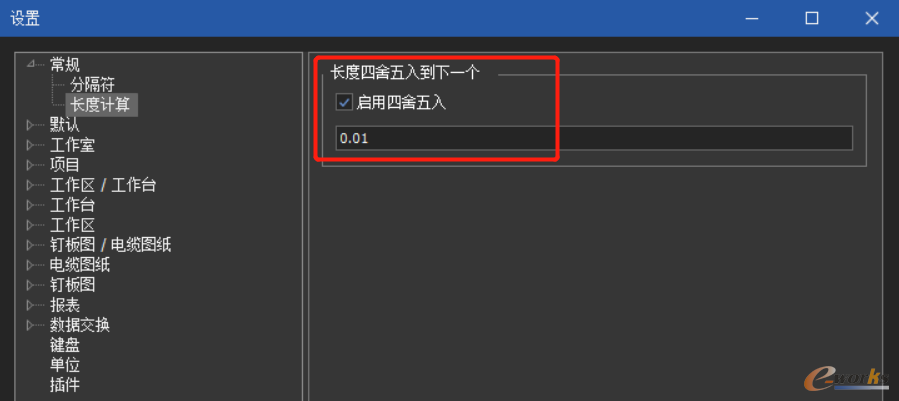

四舍五入设置

图5 四舍五入设置

       我们以表格1为例,对比HpD 2022和HpD 2023的四舍五入设置带来的长度差别。

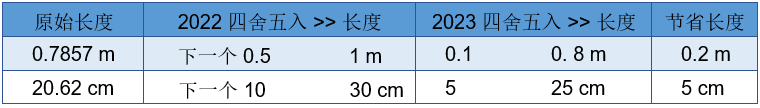

表1 四舍五入设置对比

四舍五入设置对比


       5.HTML Viewer

       在HpD 2022新增了非常重要的功能,即将设计的3D模型导出为HTML格式,用户端不需要任何授权,只需要使用浏览器即可打开、浏览布线信息。相比HpD 2022,HpD 2023又进行了功能的优化:

       ●导出时间缩短3倍

       ●导出文件大小减小至HpD 2022的20%-40%

       ●可选导出质量高低,进一步减小导出文件的大小

       ●HTML Viewer界面提供中文语言

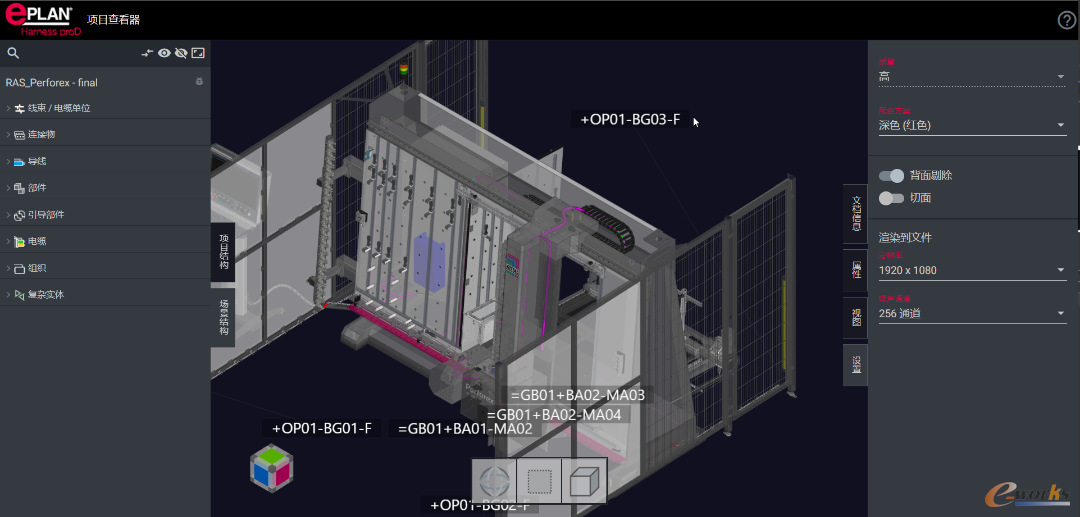

HTML Viewer

图6 HTML Viewer

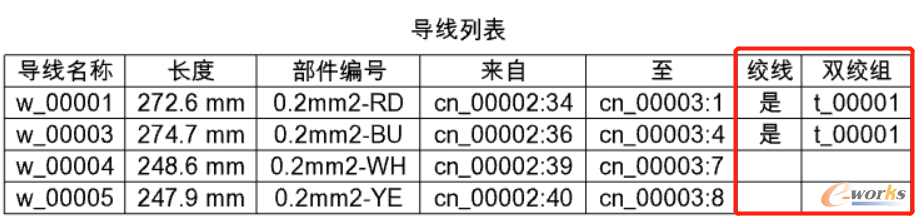

       除此之外,还有一些其他的新增功能,例如,在钉板图和电缆图纸中可仅对选择的对象添加球标、导线列表增加是否为绞线等属性。

双绞线标识

图7 双绞线标识

       最后,关于HpD 2023 SP1新功能亮点,虽然目前德国透露的消息较少,但是有两个大家一直非常关注的功能,是肯定会有的:

       1.HpD支持同步所有P8部件,如图8所示。

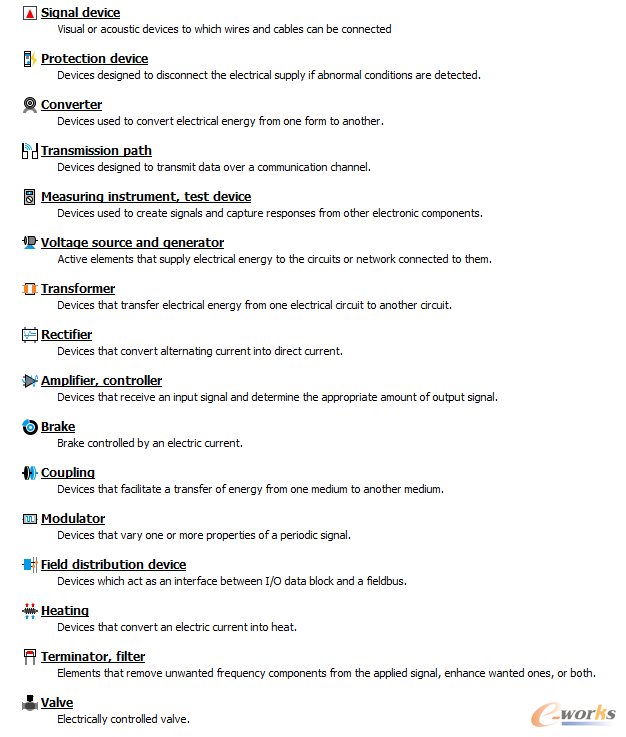

HpD支所有的P8部件类型

图8 HpD支所有的P8部件类型

       2.在HpD中放置线槽

       无论是基于现场电缆线槽的布线,还是需要在拖链内布线,都可以使用放置方形线槽的方式实现,如图9和10所示。

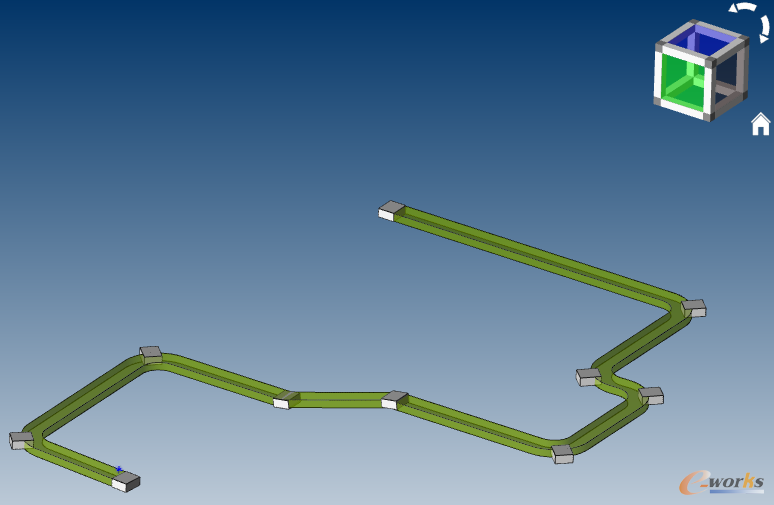

现场线槽布线

图9 现场线槽布线

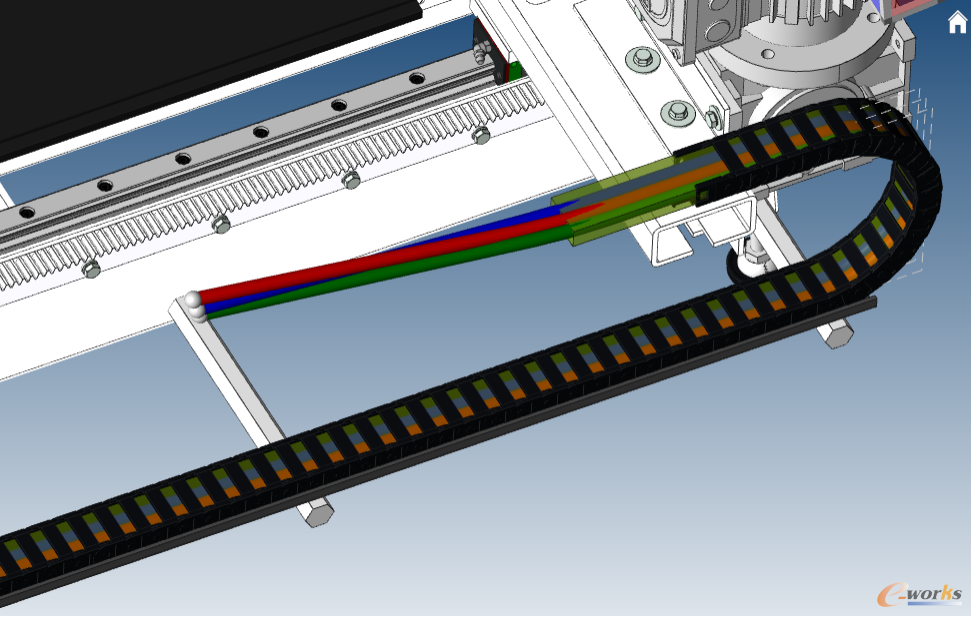

拖链内布线

图10 拖链内布线
