EPLAN Harness proD 2022带状电缆设计

2022/10/25    来源:EPLAN    作者:尹川  文礼强
关键字:带状电缆设计  EPLAN Harness proD 2022
本文以带状网线为例,为大家展示部件创建和工程设计过程。
       最近有工程师问到,如何在EPLAN Harness proD 2022中设计带状电缆呢?针对这个问题,本文就以带状网线为例,为大家展示部件创建和工程设计过程。

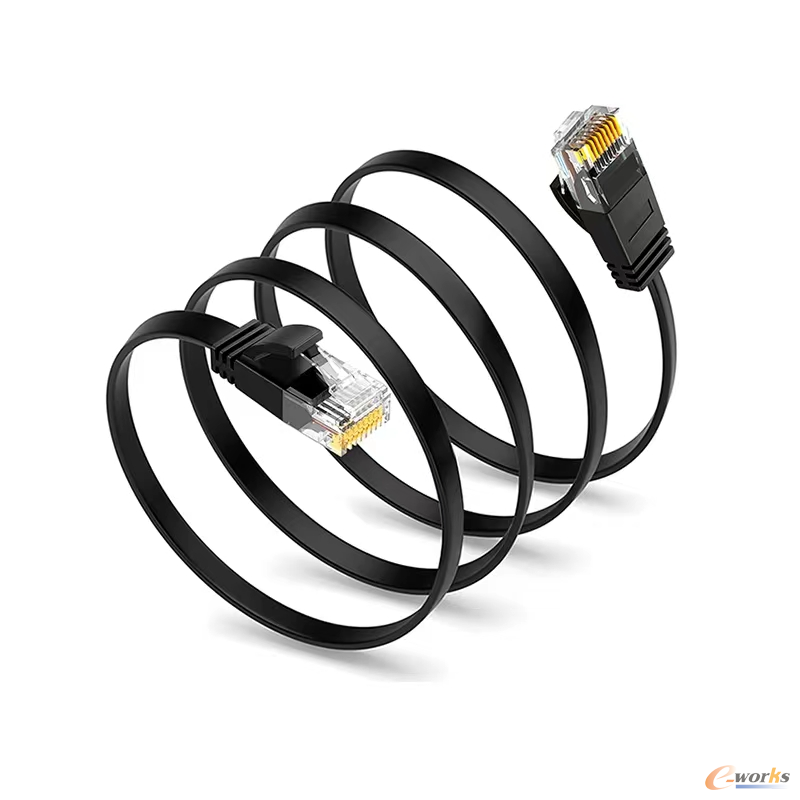

       带状电缆,与平常所见的电缆有一个较为明显的区别:电缆的形状,是扁平的。而成品带状网线,如图1所示,其两端已经预制好了水晶头,且其长度也是固定的。因此在工程项目中,设计者需要提供网线长度及水晶头管脚与网线芯线的对应关系给制造商,这样才能得一条合适的成品带状网线。

成品带状网线

图1 成品带状网线

1、部件创建

       1.1 连接器

       1.在EPLAN Harness proD 2022 Library中新建一个连接器:SJ-001,如图2所示。

新建连接器

图2 新建连接器

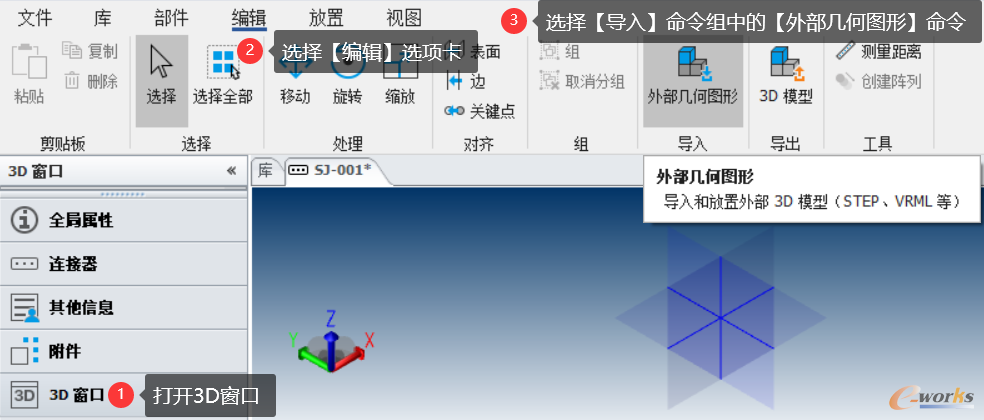

       2.在【3D窗口】中导入3D模型,如图3所示。

导入外部几何图形

图3 导入外部几何图形

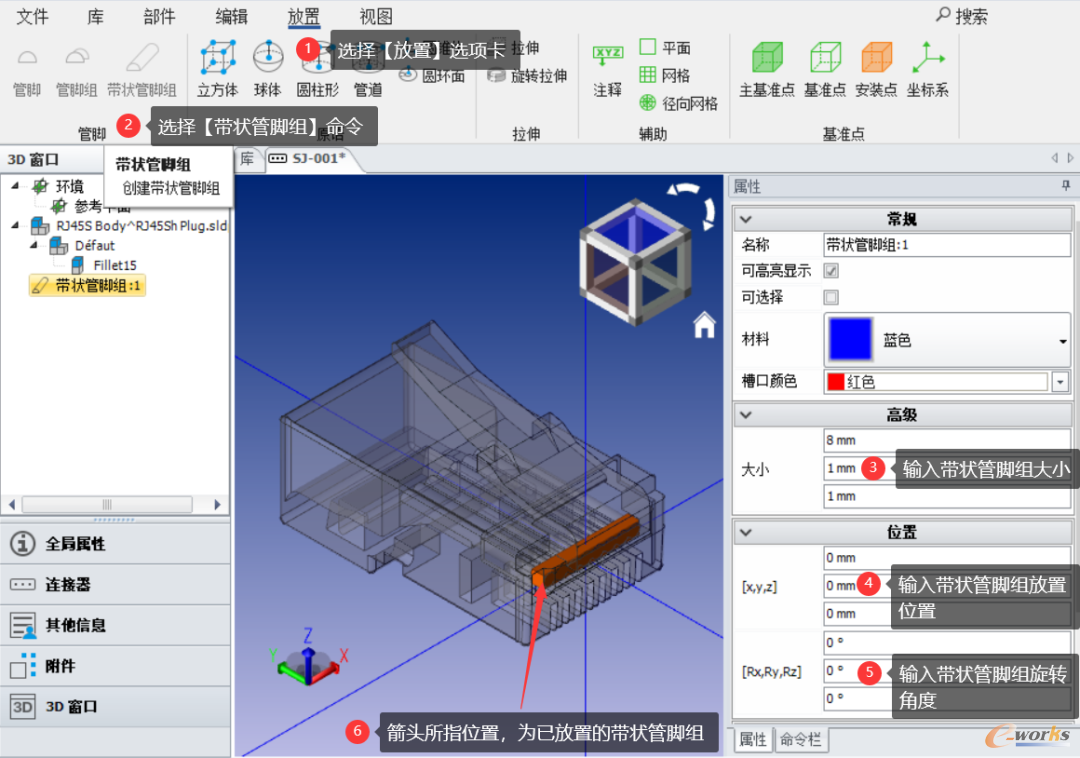

       3.依次选择【放置】>【带状管脚组】,并可以在界面右侧属性栏中定义带状管脚组的大小及放置位置,如图4所示。

放置带状管脚组

图4 放置带状管脚组

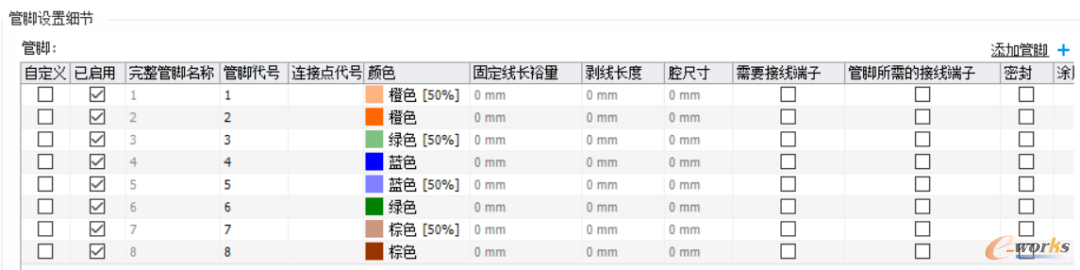

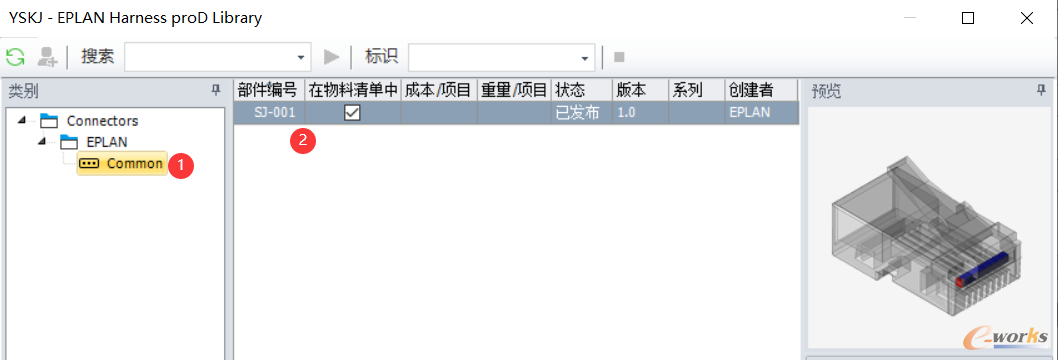

       4.在【连接器】中定义具体的管脚信息,如图5所示。

定义具体管脚信息

图5 定义具体管脚信息

       5.为部件添加一个2D窗口,【部件】>【添加2D窗口】,如图6所示。

添加2D窗口

图6 添加2D窗口

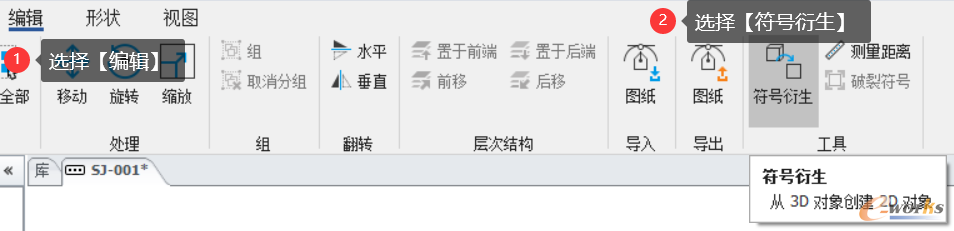

       6.从3D对象创建2D对象,【编辑】>【工具】>【符号衍生】,如图7所示。

符号衍生

图7 符号衍生

       7.在符号衍生对话框中选择2D显示的方向,如图8所示。

符号衍生视图

图8 符号衍生视图

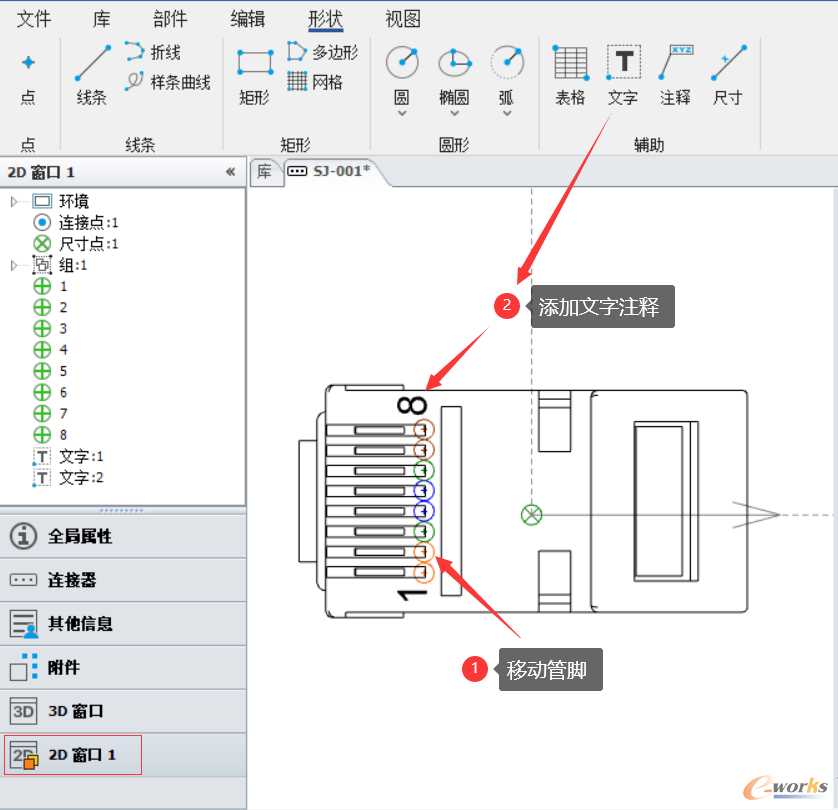

       8.将2D管脚移动到对应的位置上,可添加文字注释,如图9所示。

移动管脚与添加文字注释

图9 移动管脚与添加文字注释

       9.使用快捷键【Ctrl+S】对部件SJ-001进行保存。

       1.2 带状电缆

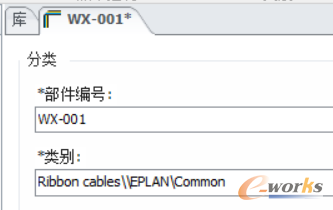

       1.在EPLAN Harness proD 2022 Library中新建一个带状电缆WX-001,如图10所示。

新建带状电缆

图10 新建带状电缆

       2.在【带状电缆】中为带状电缆分配导线芯数,并填写相关参数,如图11所示。

带状电缆导线参数填写

图11 带状电缆导线参数填写

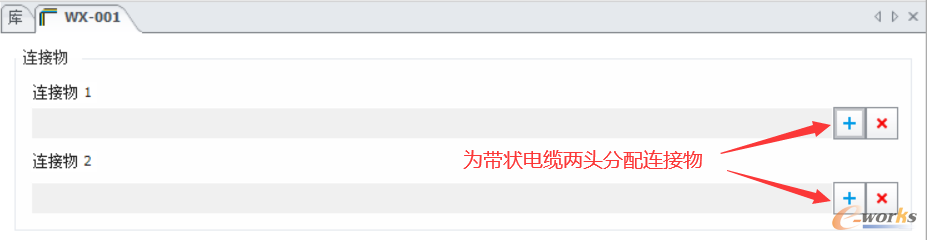

       3.在【映射】中为带状电缆分配连接器,如图12所示。

分配连接物

图12 分配连接物

       4.在弹出对话框选择需要分配的连接物,在此选择部件SJ-001,如图13所示。

选择连接物

图13 选择连接物

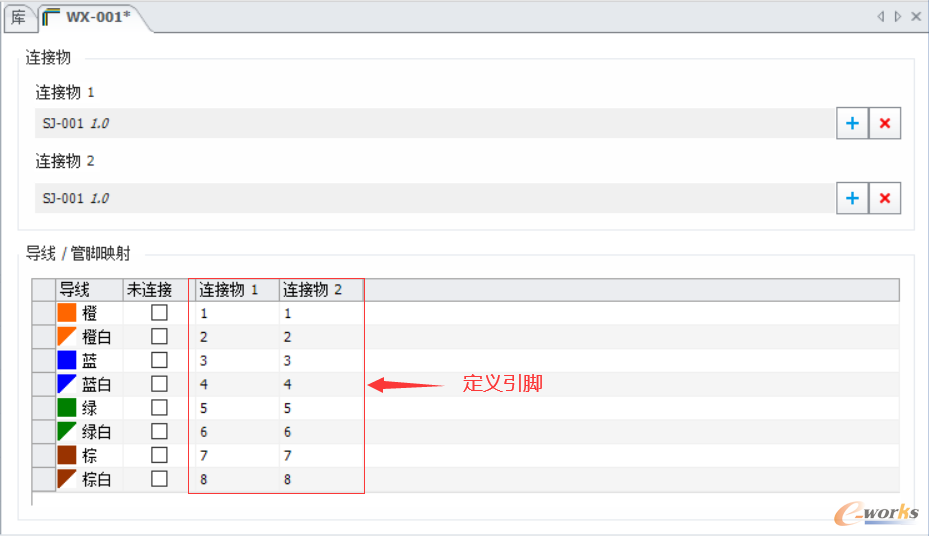

       5.分配完连接物后,为带状电缆定义连接引脚,如图14所示。

带状电缆定义连接引脚

图14 带状电缆定义连接引脚

       6.使用快捷键【Ctrl+S】对部件WX-001进行保存。

2、工程设计

       2.1 三维线束设计

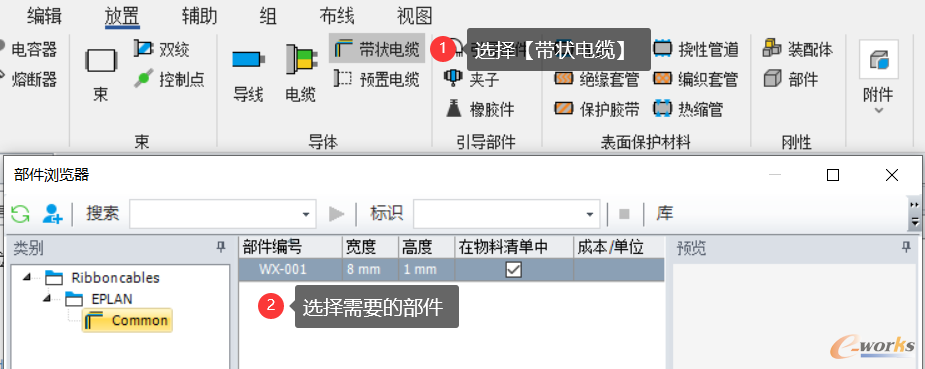

       1.选择带状电缆。【放置】>【导体】>【带状电缆】,在弹出的部件浏览器对话框,选择放置部件,如图15所示。

选择带状电缆

图15 选择带状电缆

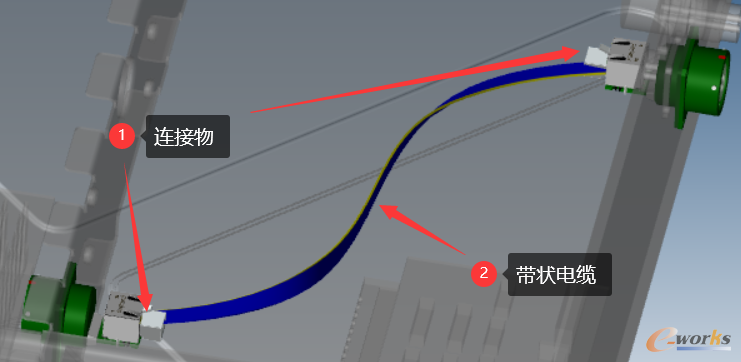

       2.放置带状电缆与连接物。选择部件后,将连接物放置在对应的位置,选择带状管脚组后,带状电缆将自动连接,如图16所示。

放置带状电缆与连接物

图16 放置带状电缆与连接物

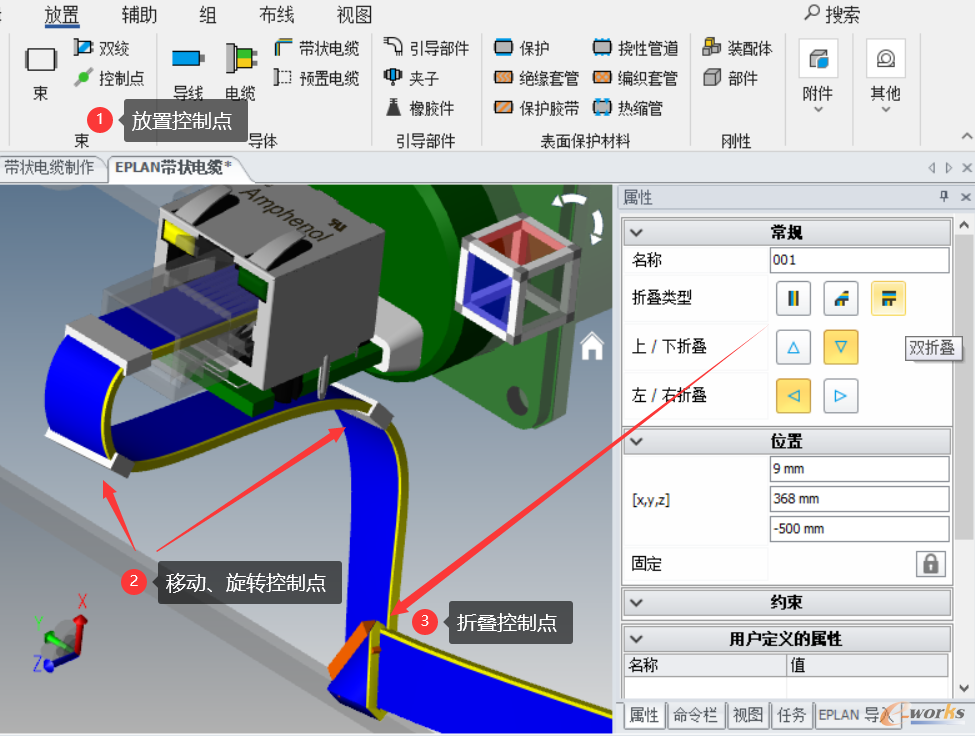

       3.对带状电缆进行布线。可添加控制点,进行移动【M】,旋转【R】,折叠等操作,如图17所示。

布线—带状电缆

图17 布线—带状电缆

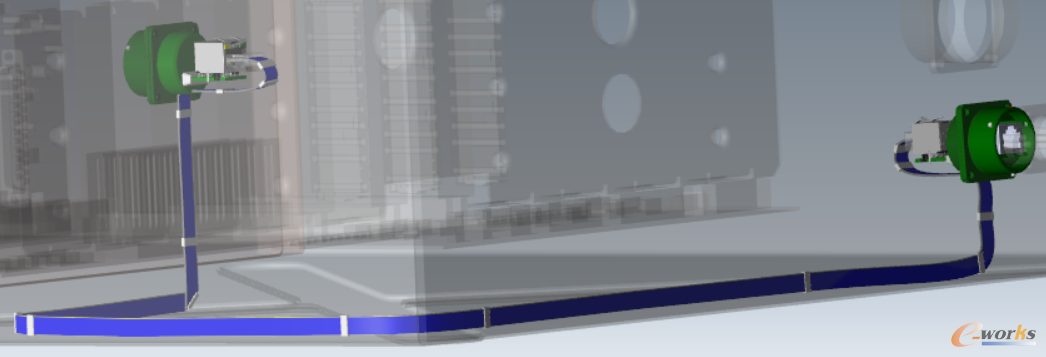

       4.最终布线完成效果,如图18所示。

完成效果图

图18 完成效果图

       2.2 钉板图设计

带状电缆完成布线后,还需要生成制造图纸,交付给制造商进行生产,以达到工程使用的目的。

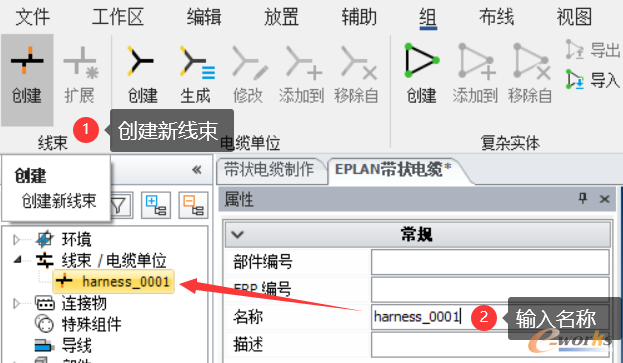

       1.创建新线束harness_0001,【组】>【线束】>【创建】,如图19所示。

创建新线束

图19 创建新线束

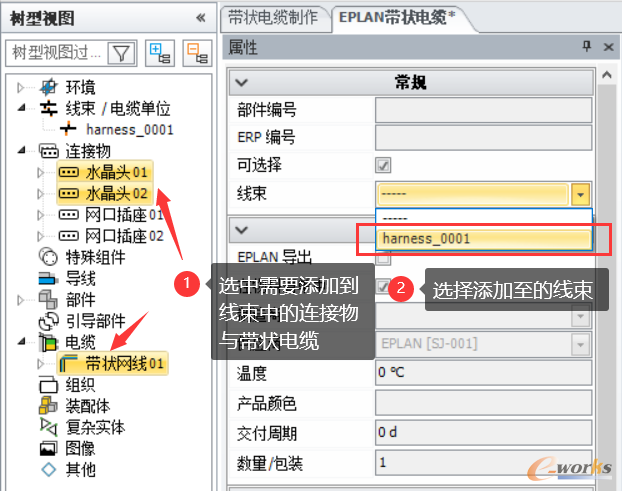

       2.将连接物与带状电缆添加到线束harness_0001中,如图20所示。

添加至束

图20 添加至束

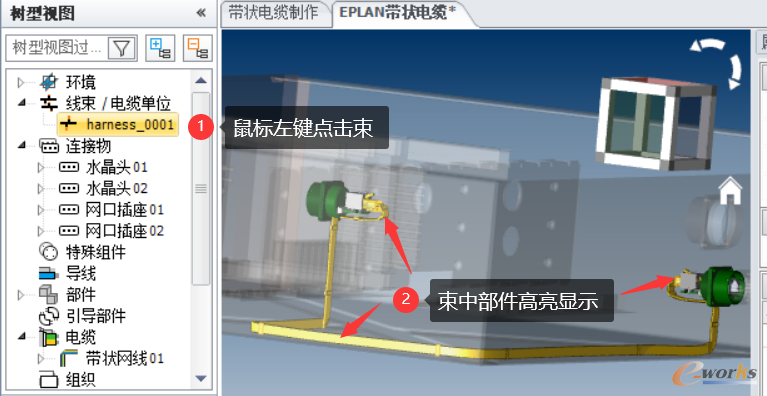

       3.添加至束后,鼠标放置在束上,束会高亮显示,便于检查是否正确添加至束中,如图21所示。

束高亮显示

图21 束高亮显示

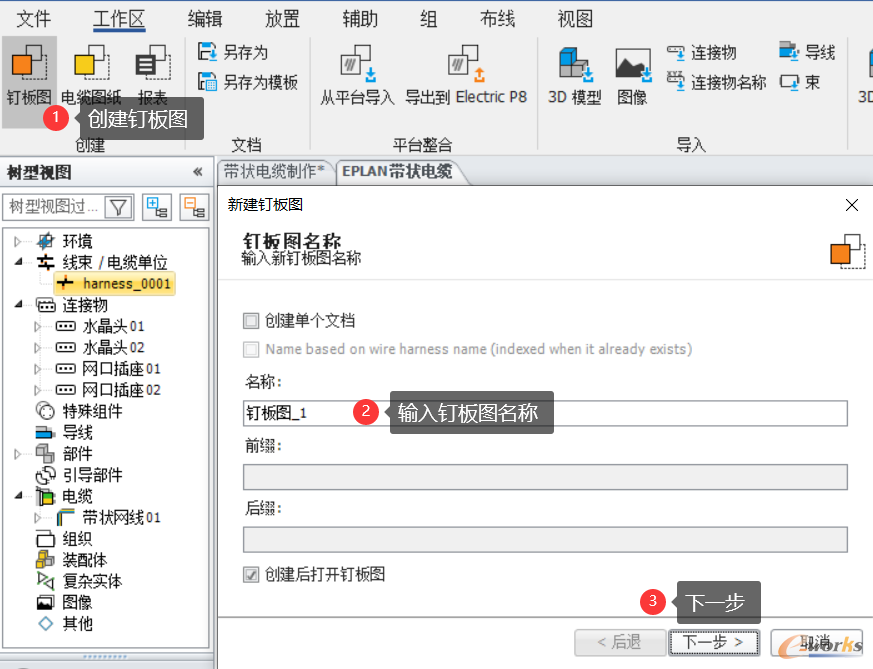

       4.检查无误后,对线束harness_0001生成钉板图,【工作区】>【创建】>【钉板图】,在弹出的新建钉板图对话框中,输入钉板图名称,如图22所示。

新建钉板图

图22 新建钉板图

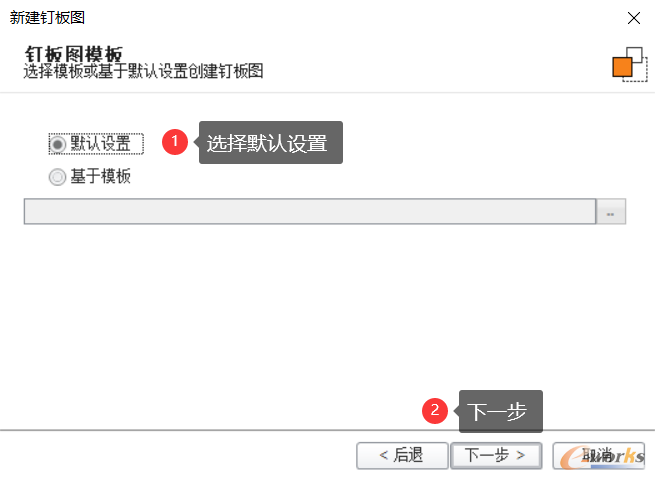

       5.下一步,弹出钉板图配置对话框,在此选择默认设置(如有模板,可选择基于模板),如图23所示。

钉板图配置

图23 钉板图配置

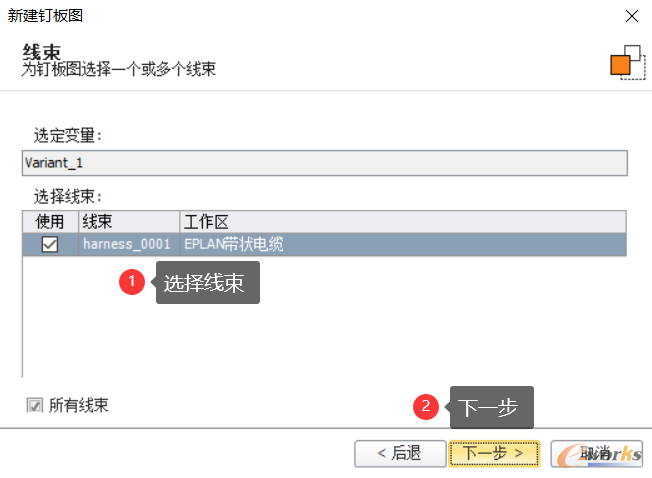

       6.下一步,选择生成钉板图的线束harness_0001,如图24所示。

新建钉板图—选择线束

图24 新建钉板图—选择线束

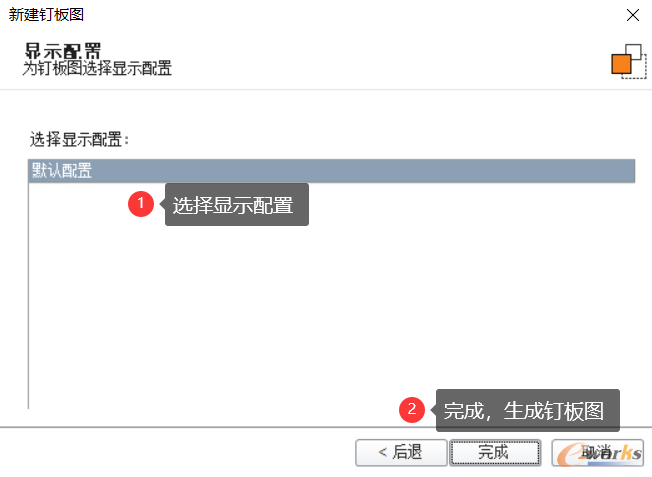

       7.下一步,选择显示配置,生成钉板图,如图25所示。

选择显示配置

图25 选择显示配置

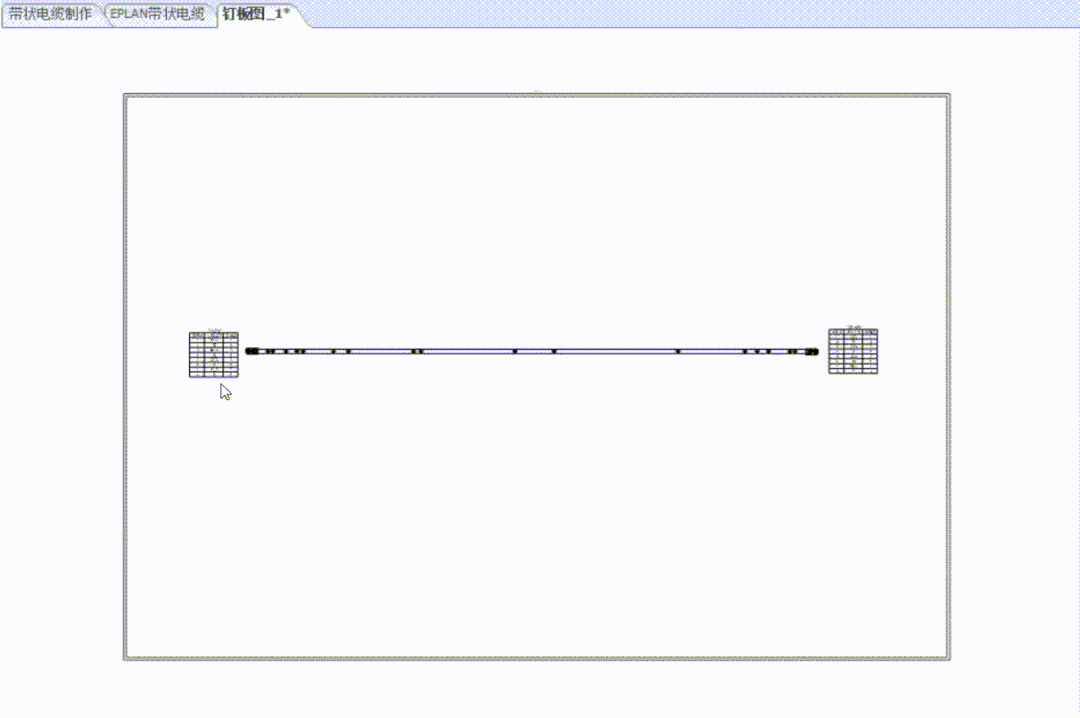

       8.点击完成后自动生成钉板图,如图26所示。

钉板图

图26 钉板图

       9.为钉板图添加相关表格,如图27所示。

放置表格

图27 放置表格

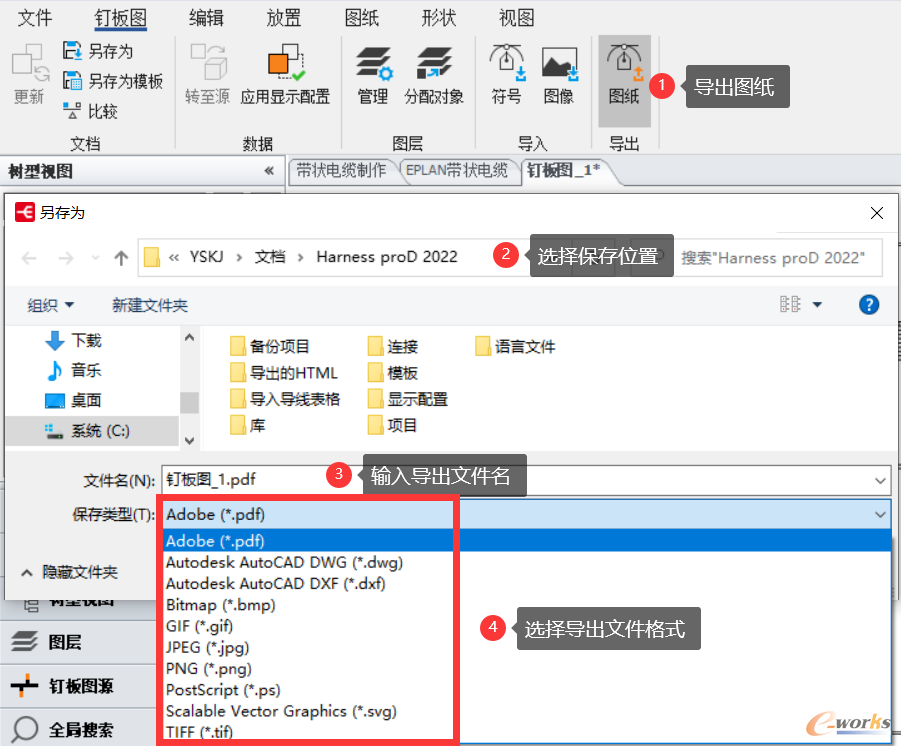

       10.钉板图完成后,导出钉板图,【钉板图】>【导出】>【图纸】,如图28所示。

导出钉板图

图28 导出钉板图

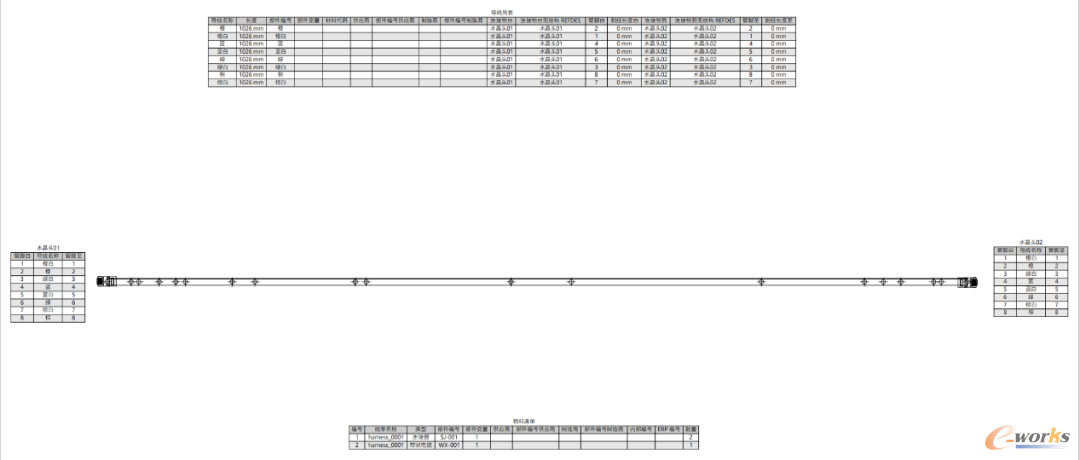

       11.钉板图导出PDF效果,如图29所示。

钉板图导出效果图

图29 钉板图导出效果图

       以上,就是在EPLAN Harness proD 2022中设计带状电缆的全过程,希望各位读者,通过本篇文章可以清楚的了解,如何在实际工程设计中,利用进行PLAN Harness proD 2022开展带状电缆的设计与生产,从而提高设计效率和生产质量。
