实力宠粉操作二:强大的报表编辑及处理功能

2023/6/13    来源:IGEXAO    作者:IGEXAO
关键字:报表编辑
本文介绍了SEE Electrical拥有强大的报表编辑及处理能力,可以通过报表编辑器便捷的生成项目所需的各种的类型报表。

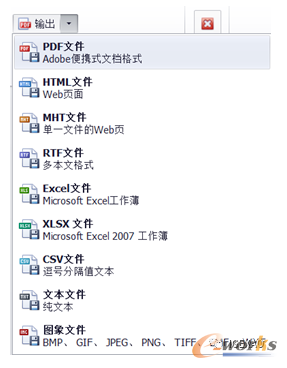

       SEE Electrical拥有强大的报表编辑及处理能力,可以通过报表编辑器便捷的生成项目所需的各种的类型报表,例如电线表、电缆表、端子表、零件表、备件表等等。并且通过报表编辑器可以导出多种文件,例如Excel文件、PDF文件、CSV文件及多种图像文件等,基本能够覆盖项目所需的所有格式文件。如下图所示:

可以导出多种文件格式

图1 可以导出多种文件格式

       软件提供了多种报表编辑器模板,可以直接自动生成,同时也可以根据具体的项目情况编辑和修改报表格式,由于报表种类较多,根据大家感兴趣的方向,今天我们先给大家分享3种报表。

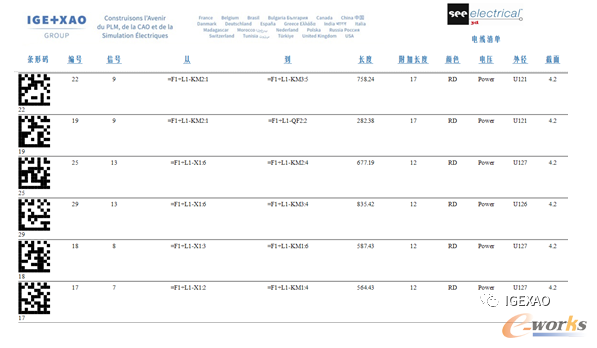

       第一种:带二维码的电线接线表。

       这种报表可以读取3D Panel布局布线数据,生成包含线号,从元器件,到元器件,电位,电线长度,附加长度,颜色等信息。其中可以生成电线线号二维码或者条形码,以便于无纸化安装时,可以快速通过扫码枪找到电线安装位置及属性信息。

带二维码的电线接线表

图2 带二维码的电线接线表

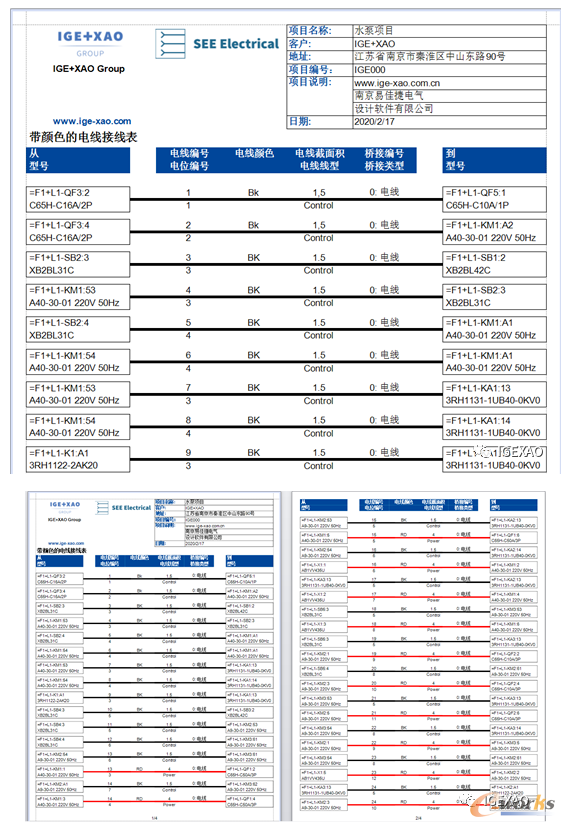

       第二种:带颜色的电线接线表。

       这种报表可以自动生成显示电线颜色的电线接线表,并且能够提供电线两端连接的从到元器件的型号。除此之外,还会提供电线编号、电位编号、电线截面积、电线类型、桥接类型等多种属性信息。

       在此表中也可以看出,报表可以选择是否添加含有项目信息的表头,在表头中可以提供项目名称、项目编号、客户信息、日期等项目相关信息。

带颜色的电线接线表

图3 带颜色的电线接线表

       第三种:带价格计算的物料表。

       在项目实施中,经常会出现提前估价的情况,这就在没有绘制原理图图纸时,统计估算出项目物料总价格。这种报表可以生成带有价格计算的物料表。此报表可以提供项目的物料型号及说明,可以统计中物料的使用数量,并根据单价及数量计算此种物料价格,最终汇总计算出总价格。

       在项目的物料表中经常会出现数量单位不统一的情况,例如断路器等一般统计个数,而电缆、线槽、导轨等可能要统计长度,并且根据总长度来计算价格。SEE Electrical可以自动统计电缆、导轨、线槽长度,并根据长度计算相应价格。保证物料表可以一起统计,并一起计算总价。

带价格计算的物料表

图4 带价格计算的物料表
