基于CPLD的智能拨号报警系统

2013/4/3    来源:万方数据    作者:李文江  吕冬
关键字:CPLD  逻辑仿真  EDA  智能报警系统
本文提出了一种以CPLD芯片作为控制核心的智能报警系统。系统主要通过检测电路、DTMF拨号电路、VHDL语言编写的逻辑硬件电路实现报警。利用EDA技术进行系统设计,外围器件少,结构简单,升级和维护方便。通过逻辑仿真,验证了系统设计的可行性和稳定性,具有实用价值。

    随着经济的发展和生活水平的提高,个人安全和财产安全越来越被人们重视。为了不受到伤害和损失,就需要有安全的报警系统。现在的报警系统多数是以单片机作为主控制器,连线复杂,可靠性和稳定性不高。针对以上不足,本文利用EDA技术对报警系统进行设计,系统以CPLD芯片作为控制核心,采用VHDL语言硬件描述来实现远程的智能报警,结构和接口简单,工作可靠性高。

1 系统原理和组成

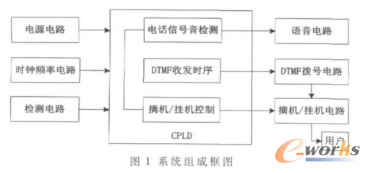

    系统组成框图如图1所示。系统由两部分组成:外围电路和CPLD控制电路。外围电路包括检测电路、语音电路、DTMF拨号电路、摘机/挂机电路、时钟频率电路、电源电路。CPLD控制电路包括电话信号音检测模块、双音多频信号DTMF收发时序模块和摘机/挂机控制模块。外围电路和CPLD控制电路相协同来实现系统的报警。

系统组成框图

    图1 系统组成框图

    系统工作原理:当有人非法进入室内时,检测电路中的传感器便采集到入侵信号,入侵信号会启动摘机,挂机控制模块控制摘挂机电路实现电话摘机。摘机后,电话信号音检测模块识别电话系统的状态是否处于可拨号状态。如果是,则DTMF收发时序模块控制DTMF拨号电路以双音频DTMF方式拨预定的电话号,语音电路播放所要报警的报警信息;否则,通过摘机,挂机控制模块控制挂机电路实现电话挂机,延时后再拨。

    系统中检测、DTMF拨号、摘机/挂机等功能使用硬件电路来实现,电话语音识别、DTMF收发时序、摘机,挂机控制等功能使用软件编程来实现。

2 系统外围电路

    2.1 检测电路

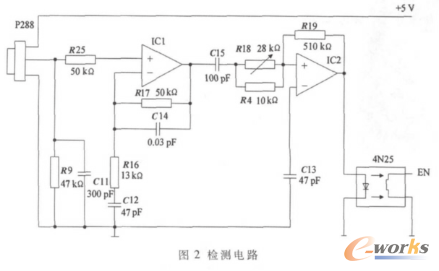

    本系统采用热释电红外传感器P228进行探测,检测电路如图2所示。当有人进入时,P288检测到的信号经C11高频滤波直接输入到放大器ICI进行低噪声、高稳定放大。当ICI输出电压高于IC2的基准电压时,IC2也输出高电平,驱动光电隔离器4N25导通,输出入侵信号EN,作为报警系统的启动信号提供给主控电路。

检测电路

    图2 检测电路
