这篇推文来介绍一下单元库质量验证方法之二——qualify_library。
上一篇推文介绍了单元库质量验证方法之一compare_library（请见：单元库质量验证方法之compare library），在比较两个lib结构及数值的一致性方面非常有用。那么，如果我们手上有一个lib，我们能否检查这个lib的语法，结构，一致性，数据合理性，精度等等质量指标呢？这篇推文就来介绍一下单元库质量验证方法之二——qualify_library。
Qualify_library能检查的项目包括：NLDM-CCST一致性检查，NLDM-CCSN一致性检查，voltage range检查，sensitivity检查，leakage检查，hazard检查，pg_pin检查，data range检查，minimum load index检查等等。其中前三项是必查项，后几项为选查项，由用户指定是否需要检查。 qualify_library [-cells list_of_strings] [-check list_of_strings] string [-cells list_of_strings]列出哪些cells需要检查；[-check list_of_strings]列出需要做的检查项，如aocv, data_range, hazard,leakage, load_index, lvf, pg_pin, sensitivity等等；string指定library的名字或者cell-level library的路径。 qualify_library如何使用？下面列举一个基本的用法： set_config_opt qualification_lc_shell /tools/2020.03/bin/lc_shell（LC的启动命令） 这三句话就能让SiliconSmart运行qualify的功能，运行完之后会在当前的charpoint目录下自动产生qualification的文件夹。结果为.html文件，用户可以通过浏览器如firefox打开结果： firefox $charpoint/qualification/html/index.html 由于qualify_library是基于Library Compiler工具的检查，因此必须调用LC工具，最简单的调用方式就是直接指定LC的启动命令： set_config_opt qualification_lc_shell /tools/2020.03/bin/lc_shell（LC的启动命令） 下面一起来分别了解qualify_library的各个检查项
顾名思义，这个检查是针对lib的语法、结构等的检查。SiliconSmart调用LC对lib进行编译，如果有warning或者error就会报出来。用户可以根据自己的需要，使用qualification_lc_suppress参数来waive掉部分已知的warning。 set_config_opt qualification_lc_suppress {LBDB-605 LBDB-172}

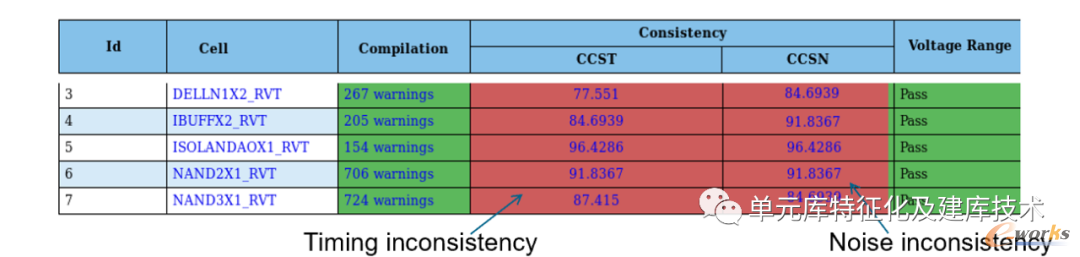

CCST-NLDM和CCSN-NLDN一致性检查是qualify_library的默认检查项。它检查的是从CCST以及CCSN model里求得的slew和delay是否与NLDM一致。针对每一个cell，每一条arc，每一个state，每一组slew/load都会做检查，只有当slew和delay的误差在设定的tolerance之内才会被认为通过。设定误差容限的语句： set_config_opt qualification_tol {delay rel_tol abs_tol slew rel_tol abs_tol}如：set_config_opt qualification_tol {delay 0.1 0.2 slew 0.3 0.4}
Voltage range检查

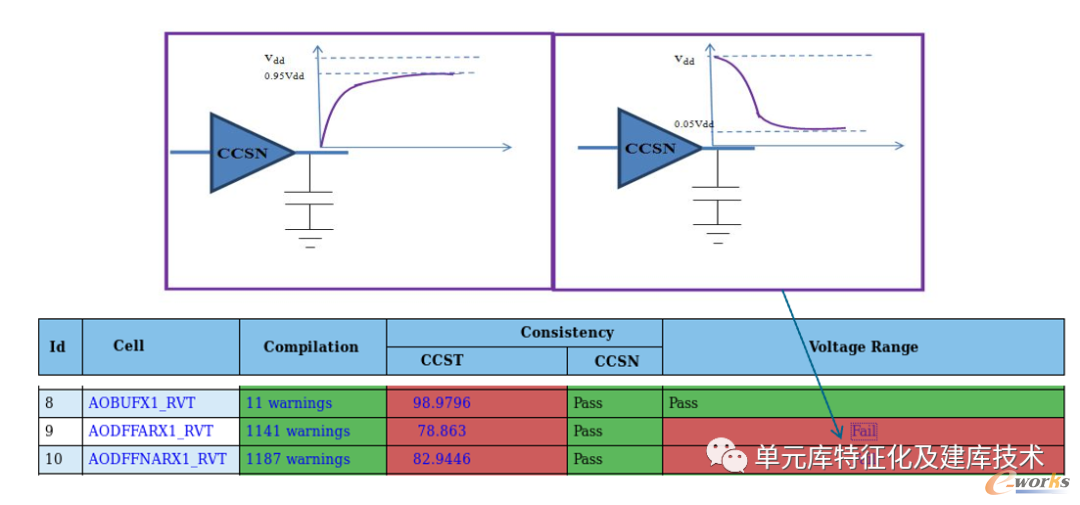

Voltage range检查也是qualify_library的默认检查项。它检查的是CCSN model是否能够实现轨到轨的transition。使用了5%和95%两个数值作为轨到轨的阈值。
Cell sensitivity检查
Cell sensitivity检查是可选检查项，检查cell的delay和slew对input波形尤其是波形尾部的敏感度，因为有时input波形的扭曲对cell的timing值的变化影响很大。在做这个检查的时候，会用两个input波形驱动同一个cell，一个是正常的轨到轨的transition，另一个是95%VDD的transition，然后比较这两个波形驱动下的delay或者slew，一旦超过设定的阈值，则报error。 qualify_libarary -check sensitivity test.lib

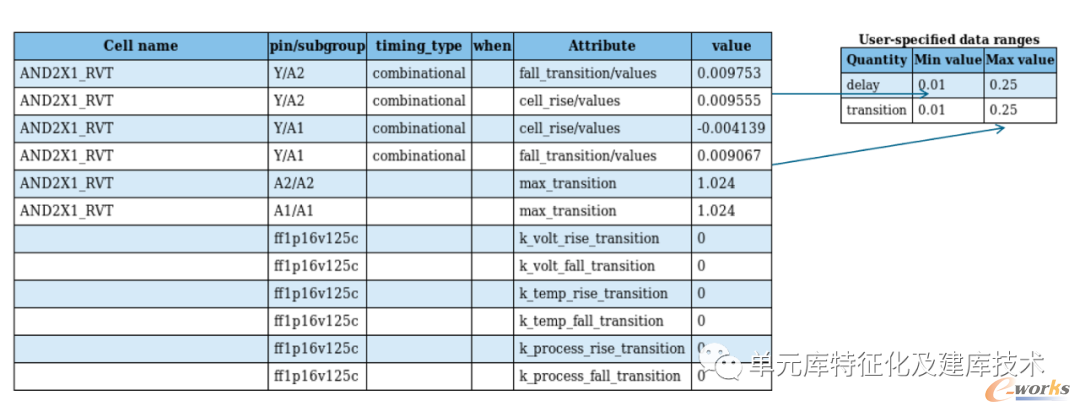

Data range检查也是可选检查项，检查lib里的数值是否有超出用户指定范围之外的值。 set_config_opt qualification_data_range {delay 0.1 0.25 transition 0.1 0.25}qualify_library -check data_range test.lib

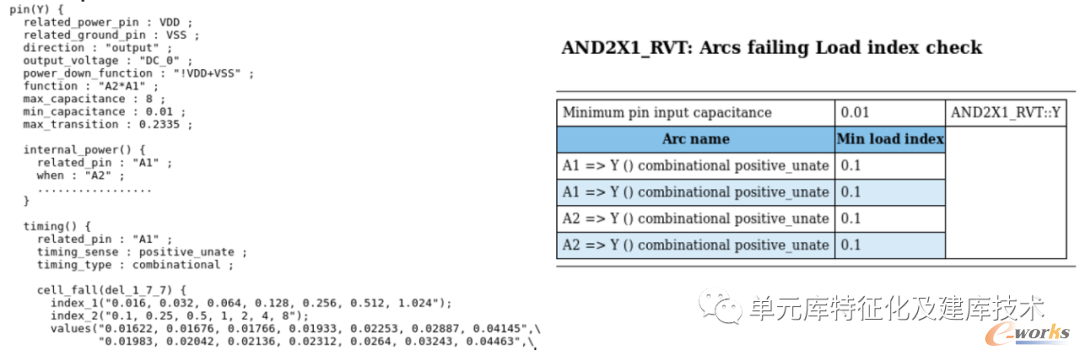

这个检查也是可选检查，检查load index里的最小值是否比min_capacitance还要小，这样能避免下游工具使用外插的方法计算对应的value。 qualify_library -check load_index test.lib
Leakage检查

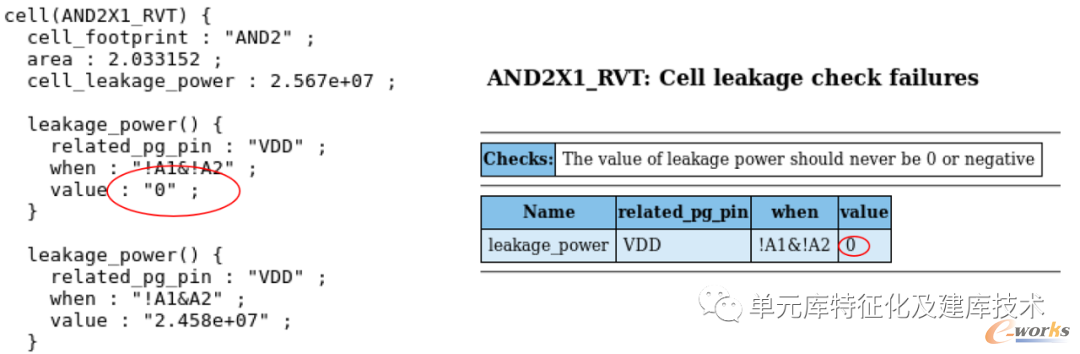

该项检查也是可选项，用来检查leakage_power里是否有0值。 qualify_library -check leakage test.lib

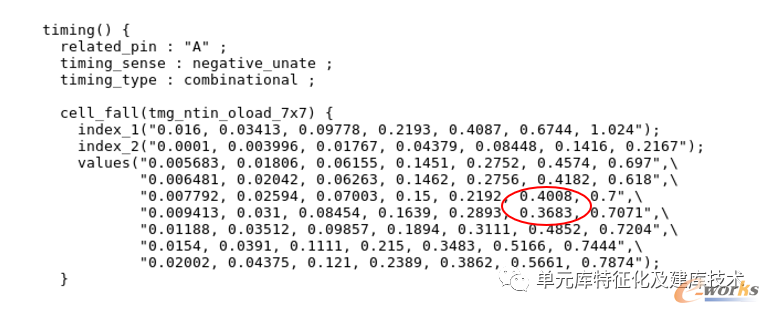

该项检查也是可选项，主要用来检查table中的0值（min_pulse_width除外），以及数值的单调性。 qualify_library -check hazard test.lib
PG_pin一致性检查

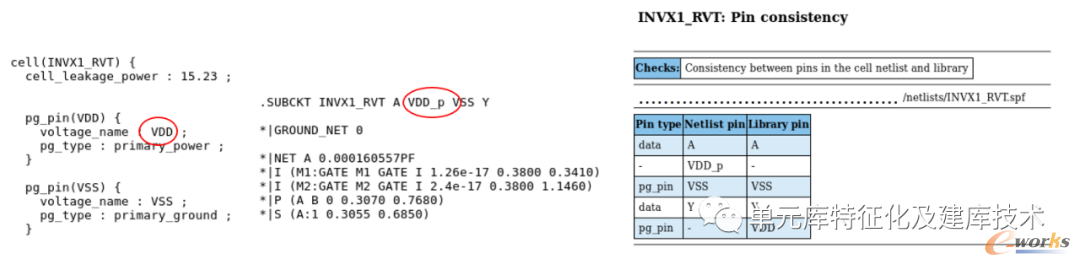

该项检查也是可选项，用来检查.lib中的pg_pin是否跟netlist中的pg_pin一致。 qualify_library -check pg_pin test.lib 除了上面提到的检查项外，qualify_library还能检查UPF，AOCV，LVF，Scaling等等。这些检查项待我们介绍到相应部分的时候再介绍给大家，所以，敬请期待吧。
