无人驾驶中的决策规划控制技术

2017/5/28    来源:极客头条    作者:李力耘  刘少山
关键字:无人驾驶  规划控制技术
无人车作为一个复杂软硬件结合系统,其安全可靠运行需要车载硬件、传感器集成、感知预测,以及控制规划等多个模块的协同配合工作。
    系统框架和模块划分

    图1展示了一种无人车软件系统的典型功能模块划分。其中感知(Perception)模块负责从传感器数据中探测计算出周边环境的物体及其属性。这些物体信息经过预测模块的计算,生成预测轨迹传递给决策规划控制系统中的行为决策模块。决策规划控制系统的另一个上游模块是路由寻径模块,其作用在简单意义上可以理解为无人车软件系统内部的导航,即在宏观层面上指导无人车软件系统的控制规划模块按照什么样的道路行驶从而实现从起始点到目的地点。值得注意的是这里的路由寻径虽然在一定程度上类似传统的导航,但其细节上紧密依赖于专门为无人车导航绘制的高精度地图,所以和传统的导航还是有本质的不同。一般来说,路由寻径会作为单独的模块来进行实现,而交通预测部分,则既可以做为感知模块的业务延伸,也可以看成是决策规划控制模块的外围模块而单独进行实现。

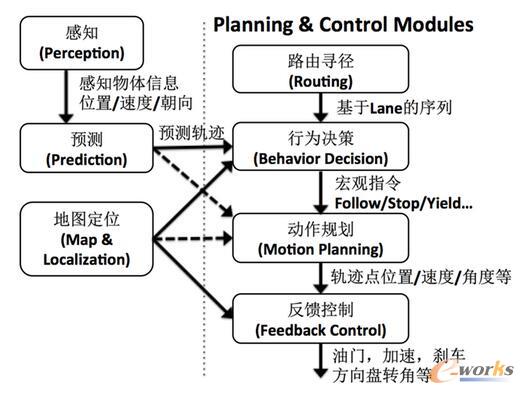

无人车软件系统模块


    图1 无人车软件系统模块

    决策规划控制(Decision,Planning & Control)系统的任务,就是在对感知到的周边物体的预测轨迹的基础上,结合无人车的路由意图和当前位置,对车辆做出最合理的决策和控制。整个决策规划控制软件系统,可以按照解决问题的不同层面,如图1所示自上而下划分为行为决策(Behavioral Decision)、动作规划(MotionPlanning),以及反馈控制(Feedback Control)这三个模块。

    其中行为决策模块(Decision),可以直观理解成无人车的“副驾驶”。行为决策接受路由寻径的结果,同时也接收感知预测和地图信息。综合这些输入信息,行为决策模块在宏观上决定了无人车如何行使。宏观层面的决策包括在道路上的正常跟车,在遇到交通灯和行人时的等待避让,以及在路口和其他车辆的交互通过等。例如,在路由寻径要求无人车保持当前车道(Lane)行驶,感知发现前方有一辆正常行驶的车辆,行为决策的决定便很可能是跟车行为。 动作规划模块,在图1的划分中,解决的是具体的无人车动作(Motion)的规划问题。其功能可以理解为,在一个较小的时空区域内,具体解决无人车从A点到B点如何行驶的问题。动作规划模块在这里解决的问题,相对行为决策,又更加具体了一步。动作规划需要具体把一个短暂时间t内从A到B的中间路径点做出规划,包括选择途经哪些具体的路径点,以及到达每个路径点时,无人车的速度,朝向,加速度等。不仅如此,动作规划还需要保证两点:一是在后续时间内,生成从A到B的时空路径需要保持一定的一致性;二是,这些生成的A到B之间的路径点,包括到达每个点的速度朝向加速度等,都在下游的反馈控制的实际可操作的物理范围之内。决策规划控制系统最下层的模块是反馈控制模块。这是一个直接和无人车底层控制接口CAN-BUS对接的模块。其核心任务是消化上层动作规划模块的输出轨迹点,通过一系列结合车身属性和外界物理因素的动力学计算,转换成对车辆Drive-By-Wire控制的油门,刹车,以及方向盘信号,从而尽可能地控制车去实际执行这些轨迹点。反馈控制模块主要涉及对车辆自身控制,以及和外界物理环境交互的建模。

    上述模块的划分方法,非常有效地将无人车决策控制规划这样一个复杂问题,按照计算逻辑从抽象到具体的做出了非常合理的切分。这样的划分使得每个模块可以各司其职专注解决本层次的问题,从而提升了整个复杂软件系统的开发效率。

    预测模块(Prediction)

    作为决策规划控制模块的直接数据上游之一,预测模块的作用是对感知所探测到的物体进行行为预测,并且将预测的结果具体化为时间空间维度的轨迹传递给下游模块。一般而言,感知模块所输出的物体信息包括位置,速度,朝向以及物体分类(如车辆,行人,自行车)等物理属性。这些感知所计算输出的物体属性偏向于客观的物理属性。利用这些输出的属性,结合客观的物理规律,可以对物体做出一个在非常短时间内的“瞬时预测”。预测模块所需要解决的问题,不仅仅局限于结合物理规律对物体做出预测,往往更重要的是结合物体和周边环境,以及积累的历史数据知识,对感知到的物体做出更为宏观的行为预测。例如在图2中,行为预测需要在宏观层面预测图中的车辆是否会保持直行还是右转通过路口。

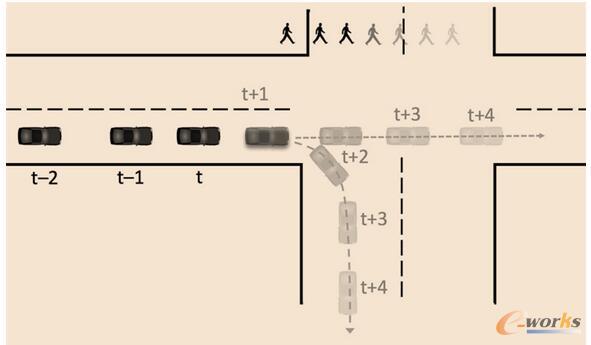

无人车周边物体行为预测

    图2 无人车周边物体行为预测

    行为预测的轨迹,既包括了障碍物在将来一段时间内运动的方向,还体现了它们在运动中的速度变化。譬如行人过马路的时候会预测他们使用较为恒定的步行速度,车辆转弯的时候会先减速后加速,而加减速的快慢也取决于弯道的弧度和长短。实际的无人车系统中,往往将宏观层面的行为预测和轨迹生成抽象成两个问题来解决。

    宏观层面的行为预测问题,往往可以抽象成经典的机器学习问题,并且利用基于大数据的深度学习技术来解决。例如, 在假设车辆按照高精地图划分的道路(Lane)行驶的前提下,我们可以认为在任何一个时刻,车辆可行驶的每一个Lane序列都是一个需要进binary classification的样本。在这个假设下,我们不需要对直行、并道、路口拐弯等场景进行区分处理,因为无论是直行、并道,和路口拐弯,都可以统一看成是车辆在不同Lane序列上的行驶。车辆的宏观行为预测问题,变简化为对于Lane序列的Binary Classification问题。

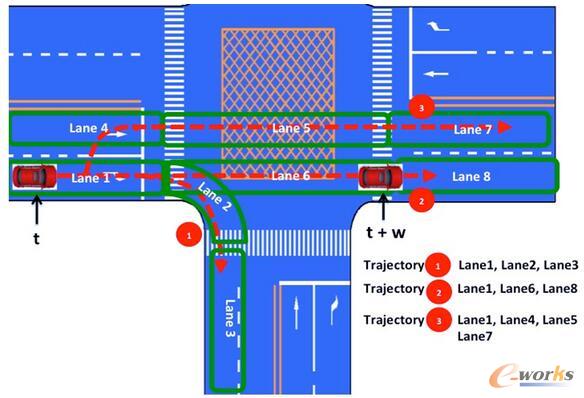

无人车行为预测中的Lane序列Binary Classification抽象

图3 无人车行为预测中的Lane序列Binary Classification抽象

    如图3所示,在t时刻,无人车主车位于Lane 1,此时按照Lane序列的可能展开途径,我们考虑三条轨迹:

  • Trajectory 1: Lane 1、Lane 2、Lane 3对应路口右转;

  • Trajectory 2:Lane 1、Lane 6、Lane 8对应路口直行;

  • Trajectory 3:Lane 1、Lane 4、Lane 5、Lane7对应换道后直行通过路口。

    假设在t+w时刻,无人车经过Lane 6行驶到Lane8的位置,那么轨迹Trajectory 2便成为该Binary Classification的正样本,其余两条轨迹便成为负样本。在这种基于Lane序列的问题抽象下,所有的正负样本可以从历史数据的回放中获得,并成为模型训练的样本数据。另一方面,模型的特征抽取可以结合一定时间内的如下信息来设计:

  • 车辆本身的物理信息:速度、朝向等;

  • 车辆相对于道路的信息:在Lane上的横向/纵向位移和速度,相对Lane边界的距离等;

  • 车辆周边的其他物体的信息:车辆周围例如左右相邻Lane是否有障碍物等。

    在上述的样本标签定义和特征抽取下,无人车Prediction部分的宏观行为预测可以很好的抽象成典型的机器学习问题来解决。在预测得出的宏观行为基础上,相关的轨迹生成和速度预测可以通过特定的规则或者物理模型来实现。

    路由寻径(Routing)

    无人车路径规划的Routing寻径问题,虽然也是要解决从A点到B点的路由问题,但由于其输出结果并不是为实际的驾驶员所使用,而是给下游的行为决策(Decision)和动作规划(Planning)等模块作为输入,其路径规划的层次要更加深入到无人车所使用的高精地图的车道(Lane)级别。如图4所示,其中的箭头线段代表高精地图级别的道路划分和方向。lane1,lane2,………,lane8构成了一条Routing输出的路由片段序列。可以看到,无人车地图级别的Lane划分并非和实际的自然道路划分对应。比如lane2,lane5,lane7都代表了由地图定义绘制的“虚拟”转向Lane。类似的,一条较长的自然道路,也可能被划分为若干个lane(例如lane3,lane4 )。

    做为整体无人车决策控制规划(Decision,Planning & Control)系统的最上游模块,路由寻径模块的输出严格依赖于无人车高精地图(HD-Map)的绘制。在高精地图定义绘制的路网(Road Graph)的道路(Lane)划分的基础上,以及在一定的最优策略定义下,路由寻径模块需要解决的问题是计算出一个从起点到终点的最佳道路(Lane)行驶序列:{(lane,start_posotion,end_position)i},其中,(lane,start_posotion,end_position)i我们称作一个Routing Segment(路由片段),所在的道路由lane来标识,start_posotion,end_position分别代表在这条道路上的起始纵向距离和结束纵向距离。

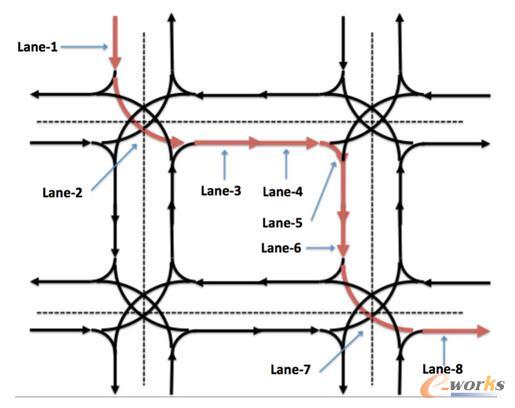

无人车路由寻径模块(Routing)的高精地图道路(Lane)级别寻径路由

图4 无人车路由寻径模块(Routing)的高精地图道路(Lane)级别寻径路由

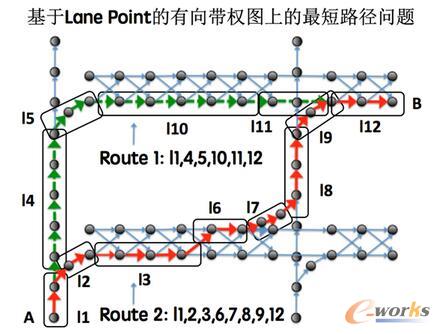

无人车寻径(Routing)基于Lane Point的有向带权图上的最短路径问题抽象

图5 无人车寻径(Routing)基于Lane Point的有向带权图上的最短路径问题抽象

    我们可以把无人车在高精地图的Lane级别寻径问题,抽象成一个在带权有向图上的最短路径搜索问题(如图5所示)。路由寻径(Routing)模块首先会基于Lane级别的高精度地图,在一定范围内所有可能经过的Lane上进行分散“撒点”,我们称这些点为“Lane Point”。这些点代表了对无人车可能经过的Lane上的位置的抽样。这些点与点之间,由有向带权的边进行连接。Lane Point之间连接的权,代表了无人车从一个点行驶到另一个点的潜在代价(Cost)。在这样的有向带权图的问题抽象下,路由寻径问题可以利用常见的A*算法或者Dijkstra算法来进行实现。
