一、前言
自今年2月联想对外宣称将发布新一代ThinkPad移动图形工作站W701和ThinkPad W701ds以来，这两位“神秘嘉宾”就开始引起用户的高度关注，直至4月份，新品才正式发售并与用户见面。在经历半年的市场考验之后，新一代ThinkPad移动工作站性能表现也逐渐得到专业用户的认可。作为制造业信息化领域的专业媒体，e-works对新一代ThinkPad移动工作站的性能表现也尤为关注。10月底，e-works评测小组收到一台型号为ThinkPad W701ds移动工作站，本着中立、公正的原则，评测人员将通过基础测试和应用测试两个方面来全面衡量ThinkPad W701ds的性能，给用户提供一份全面而清晰的产品评测报告，方便用户选购。

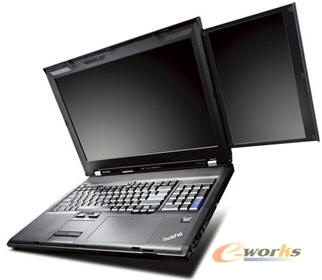

图 1 ThinkPad W701ds移动图形工作站
目前，联想的移动图形工作站共包括四大系列六款型号，其中两款搭配双屏显示器，除最新发布的ThinkPad W701ds之外，W700ds也是双屏工作站。在联想对其移动图形工作站的命名规则中，w代表workstation，d代表double，s代表screen，即双屏图形工作站。作为联想移动图形工作站的最新代表，ThinkPad W701ds除了有一个17英寸的主屏和一个10.6英寸的副屏之外，还拥有独立的数字键盘、128×80毫米的Wacom手写板，以及色彩校准器等。详细配置见下表：

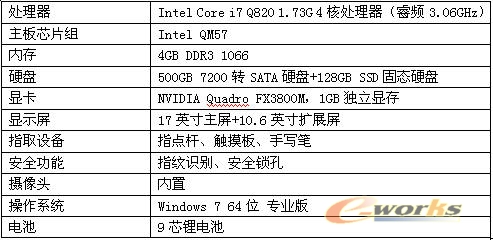

表 1 ThinkPad W701ds移动图形工作站配置
在处理器方面，ThinkPad W701ds选用了顶级的Core i7处理器，芯片组也采用了QM57，这是一款英特尔专为酷睿移动处理器开发的芯片组，在采用该系列芯片组的主板上，您将看不到北桥芯片，取而代之的是平台控制单元的单芯片设计，这是由于Core i7处理器将内存控制器集成到处理器内部的缘故，从而大大提升整机总线系统的数据交换速率。除此之外，ThinkPad W701ds最大的特点在于它是一款图形工作站，它搭配了NVIDIA最新一代8系列中高端专业显卡Quadro FX3800M，相比W700ds搭配的Quadro FX3700M，尽管在显存容量、位宽和流处理器数量上都一样，但在核心架构和频率上，Quadro FX3800M有较大优势。
二、基础评测
本部分e-works评测人员将使用SPECviewperf11和PCMark Vantage两款软件对ThinkPad W701ds进行硬件性能的评测。
(一)SPECviewperf11评测
图 2 SPECviewperf11
SPECviewperf11是SPEC组织旗下的图形性能测定项目组(SPECgpc)于今年正式推出的专业图形工作站综合性能评测软件，较之SPECviewperf10，新版本采用了全新GUI图形测试界面，更新了用于测试的viewsets工作集，增加了几款用于测试新款专业级3D应用的程序片段。此外，SPECviewperf11还包含了8个不同测试环节，每个环节都能模拟一款CAD/CAM软件，在某些测试场景中甚至包含了超过6000万个定点数据，能够充分评估参测系统的整机与显卡的OpenGL性能。
表 2 SPECviewperf版本对比
相对SPECviewperf10，SPECviewperf11除了将catia、ensight、maya、proe、sw、tcvis全部更新了最新应用程序片段之外，SPECviewperf11去掉了对3dsmax的测试，增加了lightware，ugnx也被换成了snx，该程序片段选自于西门子NX7，包括13个场景测试，模型顶点数从11万到62万个不等，能非常准确的测试出显卡以及整机对NX应用平台的支持能力。
表 3 SPECviewperf11评测成绩
本次测试在1920×1200分辨率模式下运行，操作系统为Windows 7专业版64位。对于SPECviewperf10动辄几十上百的高分，SPECviewperf11的测试结果显得极其吝啬，如果是第一次使用SPECviewperf11进行工作站性能测试，评测人员也许会对极低的评测数据产生怀疑，然而这就是真实结果。根据e-works评测小组以往的评测经验，要想在SPECviewperf11测试平台中拿高分是非常不易的。这是由于SPECviewperf11采用了全新的GUI测试界面和Viewsets工作集，并增加了几款用于测试的新款专业级3D应用程序片段。较之SPECviewperf10而言，这些新的GUI、工作集和3D应用程序片段都更为复杂。
e-works评测人员曾就工作站硬件性能如何更好的适应三维软件的应用需求的问题，请教过一位资深的三维设计工程师，他认为随着CAD软件的不断推陈出新，其软件平台也在不断增大，功能的不断更新对工作站的性能提出了无止境的需求，即无论工作站性能多高，都无法完全满足CAD设计的需求，这是因为模型可以变得非常之大。SPECviewperf11的推出正是这种表述的一种反映，即日趋庞大的CAD平台，使得SPECviewperf11的测试场景日趋复杂，得分也越发不易。
本次测试结果显示，除了solidworks上得分较为平稳之外，绝大部分的场景测试成绩均跨越了10FPS大关。对于SPECviewperf11平台测试，这样的成绩已是非常不错了。
分页
(二)PCMark Vantage评测

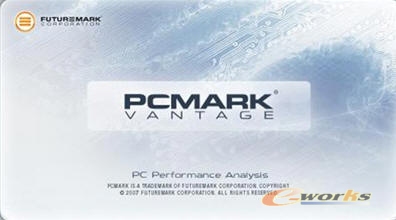

图 3 PCMark Vantage
PCMark Vantage是一款针对整机性能评测的综合性评测软件，从多媒体家庭娱乐系统到笔记本，从专业工作站到高端游戏平台，PCMark Vantage都能非常细致的对硬件平台机进行一次性能大体检，准确评估出整机性能，其评测主要包含三个大部分，即处理器性能测试、图形性能测试、硬盘性能测试。

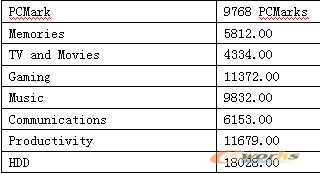

表 4 PCMark Vantage评测成绩
PCMark Vantage测试主要包括七个单项，即Memories(记忆测试)、 TV and Movies(视频测试)、Gaming(游戏测试)、Music(音乐性能)、Communications(通信性能)、Productivity(应用性能)、HDD(硬盘性能)。
从评测结果观察，七个项目中有三个项目得分超过10000分，其中HDD性能测试得分达到18028分，这个得益于ThinkPad W701ds搭配的SSD固态硬盘，作为未来硬盘的发展方向，固态硬盘由控制单元和固态存储单元组成，由于没有磁头，使得固态硬盘的读取速度非常快，而且延迟极小。如此之高的HDD性能得分自然是意料之中的。
此外，在游戏性能和应用性能两个测试中，ThinkPad W701ds得分也过万，在游戏性能测试中，GPU的平均处理速率为29.716FPS,硬盘的读写能力达到了99.201 MB/s；在应用性能测试中，硬盘的应用程序加载速率也达到了49.310MB/s，文本编辑速率为993.875KB/s。从总体得分上看，除了视频性能低于5000分之外，其它项目得分都还不错，由于ThinkPad W701ds工作站优势在于对三维模型的点、线、面的处理，在对视频的解压缩以及格式转换上并无特别优化。因此，使得此项得分偏低，但这丝毫不能掩盖ThinkPad W701ds作为联想旗舰级移动图形工作站的强大性能。
三、应用评测
在本部分，评测小组主要通过模拟企业实际设计环境下，ThinkPad W701ds在NX7软件平台上的应用性能表现。 本次应用测试中使用的是一台整车模型，模型结构较复杂，零件数共计26850个，含少量轻量化文件格式，整个模型对硬件的要求非常高。
图 4 NX 7
Unigraphics（简称UG）是当前世界上先进的面向制造业的CAD/CAE/CAM高端软件，具有强大的实体造型、曲面造型、装配、数控自动编程等工程实用功能，广泛应用于航空、航天、汽车、造船、通用机械和电子设计等产品设计和加工领域。Siemens PLM Software公司推出的NX 7，NX 7支持产品开发的整个过程,也是Siemens PLM Software公司推出的一个新的版本。
(一)加载模型
模型在打开前，可以直接在窗口中进行预览，虽然模型很大，但丝毫不影响预览效果，流畅自如，为工程师的选择模型操作带来了极大的便利。通过预览在选定好对应的模型后，NX 7就开始在主界面中进行模型的加载，整个加载过程共耗时：21秒，表现速度令人满意。
图 5 载入模型
在对整体模型的观察过程中，需要对模型进行放大、缩小和拖放，操作过程中，由于模型数量级庞大，画面有轻微的滞待感，但未对操作构成影响。

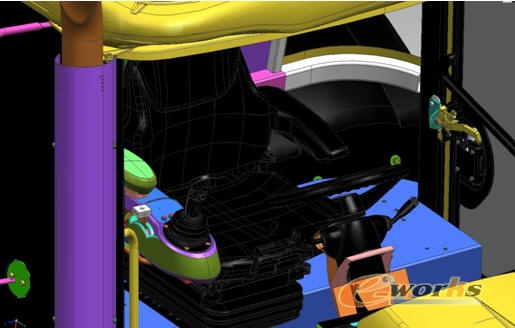

图 6 模型放大
(二)模型渲染
在渲染测试中，为了进一步感受工作站的能力，测试人员分别选用了高质量图形渲染和线框模型渲染两种不同的渲染模式，结果都取得了不俗的成绩。（渲染图片耗时：28秒）
图 7 高质量图形渲染
线框模式渲染由于涉及的模型结构复杂，所以线条较多，渲染起来十分耗时，对工作站资源的耗费也非常大，但在测试中速度还是比较令人满意，基本也是很快完成了渲染工作。（线框渲染耗时：42秒）

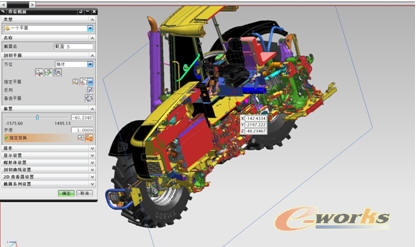

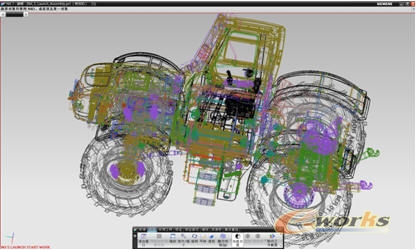

图 8 线框渲染
在NX中，可以直接对模型的剖面结构进行预览，这样也方面的设计师对模型的细部结构进行分析处理，了解结构中存在的问题。面对大型模型，要想很顺畅的利用这个功能来进行操作，必须要有性能强劲的图形工作站在做支持，否则根本无法实时拖动切割面，而在联想ThinkPadW701ds图形工作站上，测试中可以很轻松的对剖切面进行平移、拖动，放大缩小来查看细节结构。
图 9查看截面1
图 10 查看截面2
(三)特征编辑
1)草图
特征编辑的基础就是草图的绘制，也是设计过程中的基础操作，在测试过程中，e-works测试人员在联想ThinkPadW701ds图形工作站进行草图编辑的试用，整个编辑过程很流畅，基准面的设定，草图的创建和草图绘制即使是在复杂模型下，依然可以很顺利的完成，对于零件级别的设计更是可以流畅自如的操作。

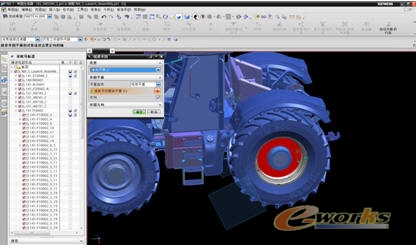

图 11 设定草绘面

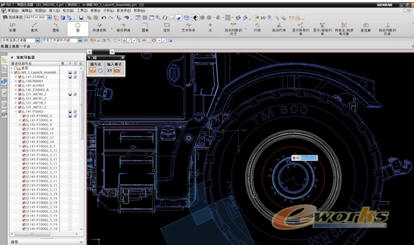

图 12 绘制草图
完成草图编辑以后，快速的生成需要的草图，为了进一步感受工作站的性能，e-works评测人员特别选定了线条模式显示，但整个画面依然表现流畅，为出现滞待、卡机等现象。
图 13 完成草绘编辑
2)建模修改
在建模修改测试中，分别进行抽壳特征，拉伸特征和孔特征的编辑，各项操作都可以很顺畅的进行，虽然零件数量级庞大，但丝毫不影响特征的编辑修改工作，同时由于运行流畅，对于零件的细节定位也可以很顺利的完成，相信能够极大的提升设计师的工作效率。

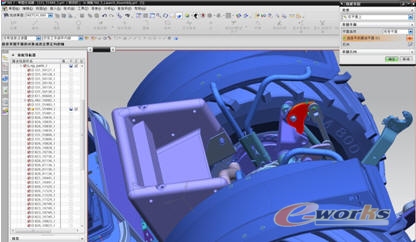

图 14 选定抽壳面
图 15 完成抽空特征

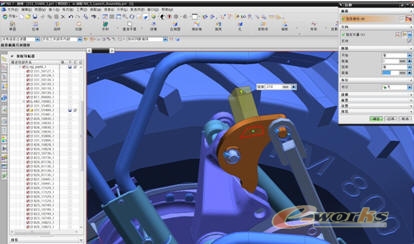

图 16 拉伸特征

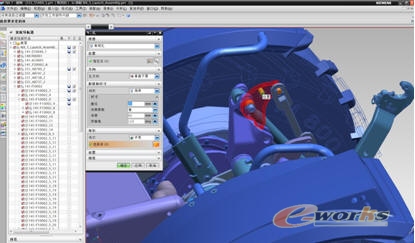

图 17 孔特征编辑
3)镜像
镜像功能也是在设计过程中经常用到的命令，它可以帮助用户快速的生成结构一致的模型及特征，非常实用。在测试过程中，e-works评测人员选取了整车模型中的一个子组件进行镜像编辑，在选取过程中，可以快速的选取需要镜像的模型，并定义好镜像截面。

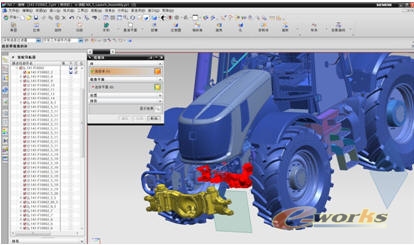

图 18 选取镜像
在选取镜像选项后，整个镜像模型生成共耗时13秒，庞大的模型在组件的镜像过程中也占用了一定的硬件资源，但依然可以快速完成组件的镜像，可见工作站性能的强大。（镜像耗时：13秒）

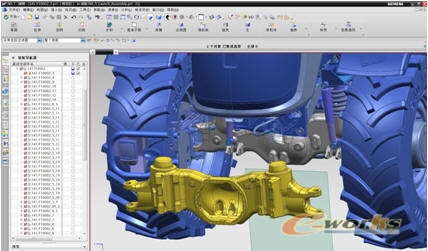

图 19 完成镜像
4)同步建模技术应用
同步建模技术是由Siemens PLM Software公司推出的三维设计软件NX产品中一项新的具有划时代意义的技术，利用该技术，可以在基于历史记录和无历史记录模型上进行编辑，也就是说利用该技术能够直接有效地进行尺寸驱动的直接建模，而不用像先前一样必须考虑相关性及约束等情况。在联想ThinkPadW701ds图形工作站上，e-works评测人员对模型中一个零件进行了同步建模技术中移动面的变更，即使在庞大的模型环境中，依然顺畅的完成变更工作，使我们充分体验到了这个技术的实用性和便捷性，以及工作站性能的强大。

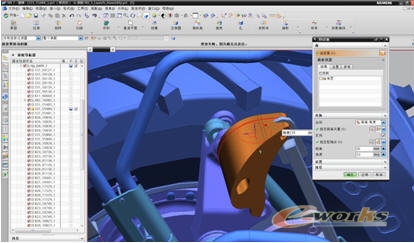

图 20 同步建模编辑

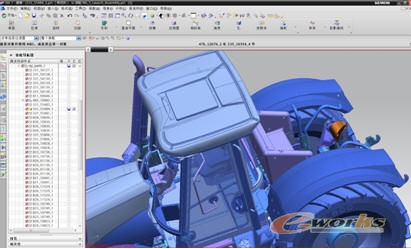

图 21 完成同步建模变更
5)工程图
工程图是生产制造的一个重要环节，在工程图的测试过程中，e-works测试人员分别进行了工程图的生成，缩放，及尺寸标注等测试，整个测试过程中，设定工程图耗时约8秒，其他基本操作均表现流畅。

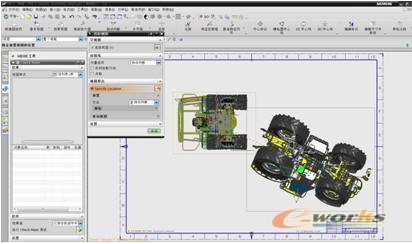

图 22 生成工程图
在工程图局部视图的放大中，可以很快速的选取需要放大的部位，生成放大图，基本上是瞬时完成编辑工作。

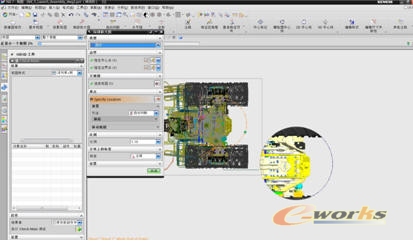

图 23 工程图局部放大
6)双屏应用
在测试中，还使用了双屏显示功能，由于NX可以进行全屏显示操作，也可以将工具条放在第二屏中，增大图形的显示面积，相信在其他CAD软件中会有更加深刻的体会，比如：CATIA，3DMAX等工具条偏多的软件。另外，也可以利用双屏来对照文档和编辑文档，避免了设计软件与文档间的相互切换，提搞
