1 引言
生产微细滑石粉、超微细碳酸钙粉的某一化工厂，其粉体生产线中的矿粉的分离、运输、收集、整理、打包出货等是通过多台电机、各种电磁阀、运输带的顺序开启来实现的。工厂过去采用的是人工值守，需要工作人员就近启停机器，而且要按照一定的操作顺序进行，增加员工的劳动强度。由于生产规模的扩大及改善员工工作环境的需要，原有设备已不能满足需要，必须增加生产设备，同时对原有生产线设备进行改造扩充。可编程控制器(PLC)由于具有了体积小巧、易于设计更新、调试方便、简化线路、可靠性高等优点，为各种生产线自动化设备提供可靠的控制方案。因此在本生产线自动化控制改造中，采用PLC来实现原有设备的改造扩充及对新增设备的自动化控制。
2 生产线工艺设备描述
控制系统包括原有生产线及新增生产线，使用PLC在完成新生产线控制的同时还要与原有生产线进行兼容控制，原有设备的一些动作信号要与新设备进行连锁控制，在新生产线中，用分离机分离矿颗粒，通过输灰机完成粉料的输送处理，用转饲机进行粉料的混合，最后螺运机对粉料完成提升、分类收集、运送等处理。
在本次PLC改造应用控制系统中，PLC除了控制原有的8个袋滤集尘阀的定时顺序工作，新增加控制2套输灰机控制系统、分离机3台(15HP)、风车1台(100HP)、螺运机2台(2.2kW)、转饲机1台(3.5kW)、2位5通电磁阀及各种仪表若干。从提高工厂供电电网的功率因素及节电方面考虑，采用变频器对生产线上长期运行的各个电机进行变频驱动控制，并且在变频器电源进线端加装进线三相交流电抗器，用于减少电机启动时对电网冲击。PLC接收变频器的故障信号及其他反馈信号，控制电机的启动停止及各电磁阀的开闭动作来完成对整个设备的自动化控制功能。
3 PLC型号配置及控制对象
根据控制功能要求，需要对设备进行各种逻辑、顺序、过程控制，包括对设备的手自动控制、各种报警输入、输出，信号反馈等的多层控制等，对PLC的输入输出的点数要求较多。其中，PLC控制的输入信号包括:操作台的启停按钮、压力表的高低压反馈信号、各个电机运行反馈信号、转速表高低速反馈信号、各种故障输入信号等共42个输入点;PLC控制的输出信号包括:各个电机、电磁阀、变频器、状态指示输出等共38个输出点。本系统中采用三菱MELSEC A系列中的A1SH CPU模块及其扩展I/O模块，包括1个A1SHCPU、1个电源模块A1S61PN、4个继电器型输入模块A1SX20、3个继电器型输出模块A1SY10，1个连接底盘A1S38B(8 Shots)等。三菱A1S系列PLC配置的如图1所示，所控制的主要对象见附表所示。

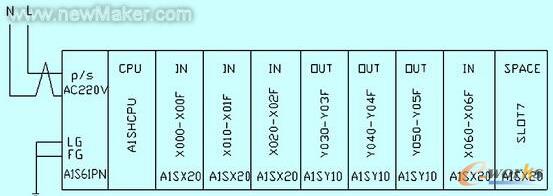

图1 PLC的硬件配置

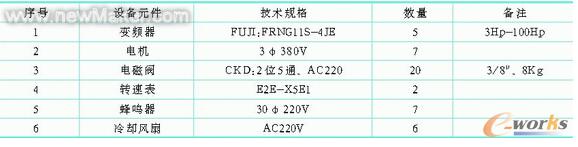

附表 PLC控制对象
