汇川x新冶钢 | “破而后立,喻晓新生”,袋式除尘器的突破与升级

2023/1/30    来源:汇川技术
关键字:PLC  袋式除尘器
汇川为新冶钢打造的袋式除尘器整体采用PLC系统控制,实现了冶金行业除尘过程控制系统自主可控,为冶金除尘工艺积累了流程经验和相关工艺块。并且提供系统化服务,实现底层传动级(电机控制和仪表)和基础自动化级(机组的设备控制级)产品的整体打包。

    随着我国城市化和工业化的不断发展推进,大气污染问题日益严重,政府因此对生态环境保护提出了更高的要求。针对大颗粒物污染治理而言,袋式除尘器由于其除尘效率高,不会造成二次污染,便于回收干料等性能,在国内外的应用越来越广,占到所用除尘设备的80%,于各行业中颇受重视,在多个领域的应用中呈高速发展态势。

    湖北新冶钢有限公司(简称新冶钢)素有“钢铁工业的摇篮”之称,是中国现存最早的钢铁企业之一,位居中国企业五百强和中国制造业五百强,是国内装备最齐全,生产规模最大的特殊钢生产企业之一,同时也是全球规格最全,生产规模最大的中厚壁无缝钢管生产基地。新冶钢的产品被广泛应用于航空、航天、国防装备、石油开采、工程机械、汽车、铁路机车车辆、新能源等行业和领域,其主导产品也受到了国内外著名企业的认可和接受。

如1

    新冶钢是绿色发展的倡行者,坚持走“绿色、低碳、循环”发展道路,狠抓节能减排,全面推行清洁生产。而新冶钢老焦化除尘系统因投运时间较长,效率较低,工艺较为落后,故障率高。现需针对该系统进行统一的升级改造,却面临进口品牌货期长、价格高昂、服务响应不及时等诸多问题,时值国产化需求旺盛之际,作为新冶钢紧密的合作伙伴——汇川,接下了控制系统升级改造的任务。在此之前,双方已经在多个产品和项目上进行过紧密的配合。

       汇川为新冶钢打造的袋式除尘器整体采用PLC系统控制,实现了冶金行业除尘过程控制系统自主可控,为冶金除尘工艺积累了流程经验和相关工艺块。并且提供系统化服务,实现底层传动级(电机控制和仪表)和基础自动化级(机组的设备控制级)产品的整体打包。

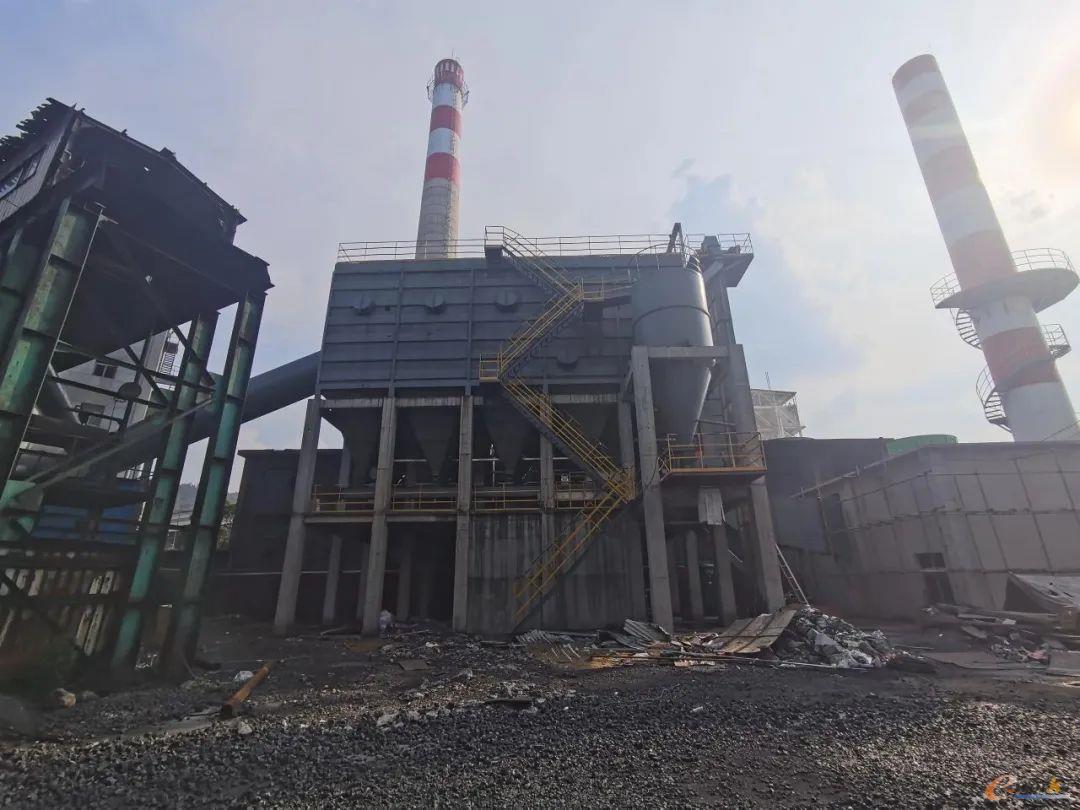

焦化厂布袋除尘器系统工艺

       焦化厂在生产过程中产生的烟尘在引风机的作用下从导管进入到除尘干管中,在重力除尘器内,大颗粒粉尘由于重力直接落入灰斗,小粉尘被除尘布袋过滤后阻留在滤袋外表,含尘气体滤过后经排风管排入大气。当滤袋阻力达到限定值时,在清灰装置控制系统的作用下,箱体内的脉冲阀将启动,对箱体内的滤袋进行喷吹,使滤袋表面附着的粉尘抖落,再经灰斗由排灰机构达标后进行排出。
图2
       袋式除尘器整体采用PLC系统控制,在风机轴承箱轴温、液力偶合器油温油压、压缩空气压力在进入PLC的控制系统时,可随机监控与操作。
       系统分为自动控制、半自动控制、手动控制三种控制方式,为避免在运行中的误操作,分别有不同级别的授权。在自动控制模式下,系统采用逻辑闭锁控制,人员无法进行操作;半自动控制模式下,人员可以参与控制并设置操作权限,PLC系统会自动检查逻辑关系,在逻辑错误后系统发出警告性提示,避免因人员误操作引起故障或事故;手动控制模式下,系统不受逻辑闭锁的控制,不进行逻辑检查,主要用于设备检修。以上三种控制模式可以通过授权进行自由切换,系统正常运行时一般启动的是自动控制模式。

图3

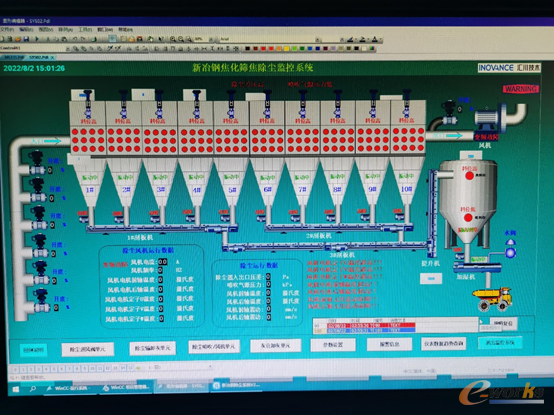

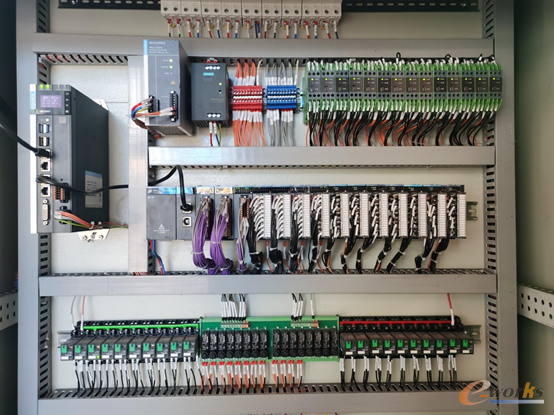

       本系统采用汇川AC800系列智能控制器,并配置相应的测控仪表,通过从工艺端反馈的信号,在设备的温度、运行状态、物料的分布情况等方面,实现袋式除尘器系统的自动检测及自动化程序控制。袋式除尘器的控制通过人机操作界面实现,汇川AC800具备完善的通讯接口,按照预先设定的操作方式,可实现袋式除尘器各系统的自动控制和一对一的手动控制。

方案优势

    0通讯接口完善

    AC800完善的通讯接口方便适配第三方接口,具有丰富的通讯功能,能够与上级人机交互系统实现多种交互功能。

       0控制方式灵活
       系统拥有三种控制方式对设备进行操控,能够通过授权对模式进行自由切换,防止误操作。
       0程序点位清晰
      PLC程序清晰易懂,设备操作简单,点位状态明了,能够实现一键启停,自动化程度高。
       0逻辑语言简明
       针对系统手自动转化以及相关运算的需求,程序采取梯形图语言(LD)和结构化文本语言(ST)搭配的方式。封装逻辑块采用结构化文本语言,简单明了;主控制流程采用梯形图方式,符合过程控制使用习惯。
    客户评价

    最早认识汇川是在2016年左右,我们去了苏州进行参观考察,考察回来后逐步使用了汇川的变频器产品,在这次新焦化系统改造中,公司正好有国产化的需求,所以抱着尝试的心态让汇川承接了这次的项目。目前的使用效果非常好,自动化程度高,可以实现一键启停,摆脱了以前多个设备需分别启动的问题。PLC里面的程序清晰易懂,相关的点位状态直接明了,不用再像以前一样一个开关量翻来覆去的找几遍。

    新冶钢焦化除尘系统的改造,是对绿色发展理念的践行。随着袋式除尘器市场份额逐步扩大,相关控制技术也逐渐升级。汇川对控制系统的升级改造,为新冶钢建成具有国际先进水平的绿色特钢强企提供支持与助力。
