pFieldComm天虹纺织集团数据采集与监控系统在两化融合中的应用

2016年08月31日 来源：e-works 作者：e-works

关键字：数据采集 pFieldComm 天虹纺织集团两化融合

工业自动化、计算机网络、无线通讯、地理信息系统等多项先进技术有机结合在一起，实现对全集团的自动化生产运行管理。系统的主要功能是实时采集远端各纺机设备和生产基地的动力设备的工艺运行参数，实现对设备运行情况进行自动、连续的监视，管理和数据统计，为安全运行提供必要的辅助决策信息。

1.项目概况

天虹纺织在国内华东和越南一共有6大生产基地，当前分布在各地生产运营，由于厂区的分散性，缺乏有效的信息沟通和综合的信息处理能力，而且无法上传有效的现场信息，集团运营中心无法及时正确的获悉所有生产信息，不能有效分析生产数据和诊断相关设备运行情况，这样将造成运营中心无法对集团整体的运营进行正确的评估及决策。很难实时掌握生产设备的运行情况，很难对未来的形势和环境进行准确的评估，因此，建设一个完善的数据采集与监控平台有助于改善集团化企业的管理与运营。

力控数据采集系统针对天虹纺织生产集控管理实际需求，将工业自动化、计算机网络、无线通讯、地理信息系统等多项先进技术有机结合在一起，实现对全集团的自动化生产运行管理。系统的主要功能是实时采集远端各纺机设备和生产基地的动力设备的工艺运行参数，实现对设备运行情况进行自动、连续的监视，管理和数据统计，为安全运行提供必要的辅助决策信息。

本项目中，通过力控华康工业通讯网关pFieldComm对现场生产线设备（PLC、板卡和仪表等）的数据进行汇聚并转发。

2.解决方案

天虹的现状是各基地生产线由不同种类厂家的自动化设备进行控制。繁杂的通信协议数据采集增加了数据采集和传输准确性、稳定性、及时性方面的难度。力控华康工业通信网关能够对繁杂的通信协议数据进行采集，并向应用平台系统进行数据转发，并带有断线缓存数据和数据自动恢复的功能。

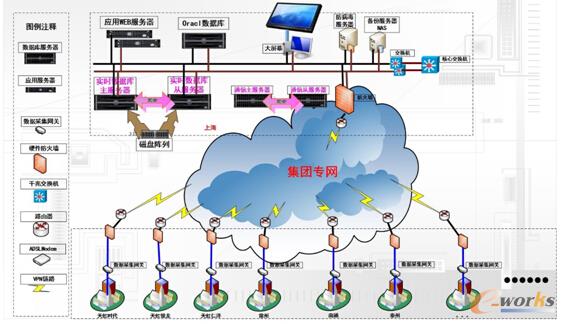

图1 天虹纺织集团一生产集控平台数据采集系统

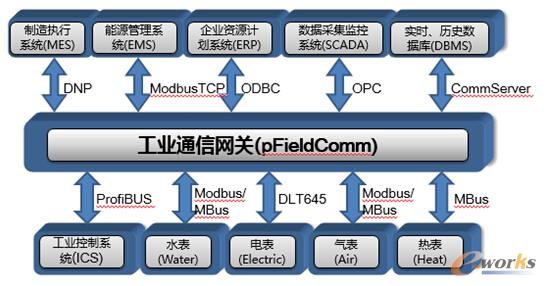

pFieldComm系列嵌入式工业通信网关采用高性能嵌入式计算平台，内嵌通信采集规约库和转发规约库，可以实现采集多个不同子系统的数据，进行数据集中汇总、分类和预处理，并对多个上级调度等平台系统进行数据转发。pFieldComm内置实时数据处理引擎和控制运算引擎，方便进行系统应用的扩展，构成各种无人值守站和“黑匣子”历史记录与分析系统。可作为分布式数据采集装置、工业协议智能转换网关、电力通信服务器或通信前置机等设备使用，广泛使用于能源管理、管控一体化、MES、工业自动化、冶金、电力自动化和智能交通等行业。

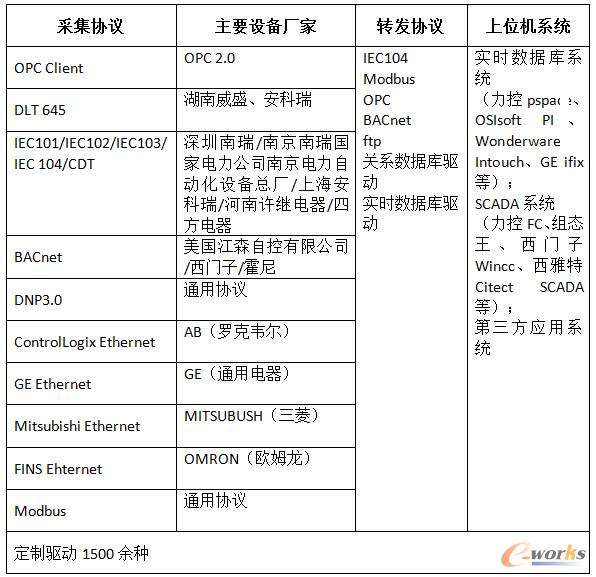

pFieldComm采用优化裁剪的内核系统，内嵌高速实时数据平台和I/O通信组件，保证系统高效吞吐性能。内核软件同时提供完善的系统在线自诊断、故障自恢复、看门狗管理等等功能，以保证高可靠性。对于主流的组态软件或实时数据库，如：ForceControl 、InTouch 、IP21、iFix 、PI 、PHD、INSQL等上位机软件，网关支持此类软件的数据断线缓存，以解决由于网络断开或信息阻塞，造成的数据丢失和历史数据不完整问题。另外，设备还支持通道冗余等多级冗余通信调度机制，是大规模分布式数据集成项目的理想选择。
