使用设计表创建国标焊件轮廓库

    在SOLIDWORKS中使用过焊件设计的用户都知道，【结构构件】特征是SOLIDWORKS中焊件模型的主要特征。而结构构件的创建，是通过先在2D和3D草图中创建一些线段或者几何面的布局，然后选择所需的焊件轮廓沿着这些布局线段扫描的过程，所以说焊件轮廓决定了结构构件的截面形状。

    虽然在SOLIDWORKS软件当中也包含了少量的初始轮廓，并在” SOLIDWORKS内容”当中可以下载各个标准的轮廓库。但所下载的数据信息中包含的过多用户日常设计中使用不到轮廓数据，并且当这些数据信息存在时，会发现数据的使用过程中需要在大量的数据中查询到所需信息。因此如何在SOLIDWORKS中快速自定义焊件轮廓库就显得尤为重要,而使用设计表创建标准焊件轮廓库可以极大的节省用户的设计时间。

    我们将使用GB/T3094-2000方形钢管这一标准的部分规格为例来介绍如何使用设计表创建标准焊件轮廓库如（图1）中所示。

    图1

    根据（图1）内容所示，将“32×2.5”这一规格在SOLIDWORKS软件中使用草图功能画出它的形状，并且对尺寸进行定义，包括尺寸名称也可以根据用户的需要进行自定义，如（图2）所示 。

    图2

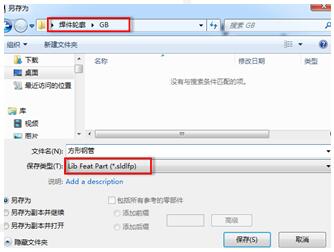

    轮廓设计完成后，另存名称为“方形钢管”，保存类型选择Lib Feat Part（*.sldlfp）。在焊件轮廓的使用时，是以三个等级的形式显示的，所以我们需要建一个三级文件夹来对其进行管理，如（图3）所示 。

    图3
