基于NX的PDW多工位级进模圆凹模标准件库的开发研究

2018/1/24    来源:互联网    作者:祁倩  何敏红
关键字:级进模  圆凹模  PDW模块  标准件库
利用了NX标准库开发流程,利用行业标准JB/T8057.4—1995中的内容,在NX的PDW模块下的标准件库中加入了凹模-标准圆凹模的标准件内容,对行标在NX软件中PDW模块的推广和应用起到一定的启示作用。

0 引言

    PDW多工位级进模在冲压模具的设计与制造中应用非常普遍,在很大程度上提高了冲压模具的设计、制造的效率。并且PDW 内嵌了大量模具设计知识,可进行级进模的工艺设计和结构设计,可以全程指导用户快速完成冲压级进模的设计。虽然在PDW模块中自带了很多常用的标准件,但在使用中发现有的标准件与实际的有差别,需要改动。本文根据模具行业的产品设计经常用到的行业标准件库,即JB/T8057.4-1995中的内容,在NX的PDW模块下的标准件库中加入了圆凹模标准件的行标内容。用户可根据本公司的设计习惯和标准,定制自己的标准件,方便调用。

1 圆凹模的结构形式

    常见凹模的结构形式有筒带式、锥孔式、阶梯式、过渡圆锥台阶式及低硬度凹模等。凹模的尺寸包括凹模的壁厚和厚度等,本文是根据冲压件的形状按JB/T8057.4—1995中的标准圆凹模内容在软件的PDW模块定义圆凹模标准件,且本文圆凹模尺寸都不大(图1),一般以H7/m6 或H7/r6的配合关系压人凹模固定板,再利用螺钉、销钉将凹模固定板固定在模座上。凹模的空口部分采用直刃壁结构,主要用于冲孔。确定圆凹模主控参数的分布图,如图2。

    1

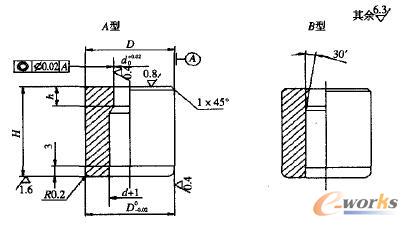

    图1 圆凹模结构形式

    2

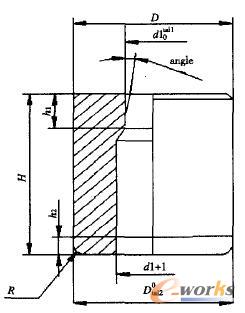

    图2 圆凹模主控参数分布图

2 圆凹模标准件库开发过程

2.1 注册Nx标准件开发项目的开发文档

    本文是在软件NX8.0中的PDW模块中添加了JB凹模标准件,因此首先需要在此软件中找到安装路径,在STAMPING_TOOLS模块下创建新的行标文件,即找到路径...\NX8\STAMPING_TOOLS\pdiewizard\standard\metric\,创建行标文件夹JB,此文件夹之下包含多个文件分别为:文本文件pdiewizard_ catalog.txt,作为圆凹模标准件项目的注册文本文件;表格文件jb_reg_mm.xls,作为网凹模标准件注册电子表格文件。此外在JB文件夹中创建die文件夹,此文件夹中包含NX文件round_concave.prt,作为圆凹模标准件的NX模板文件,表格文件round_concave.xls,作为圆凹模标准件的数据库电子表格文件;图形文件round_concave.bmp作为圆凹模标准件的位图文件。

    首先,我们在上面新创建的JB文件夹中创建圆凹模标准件项目的注册文本文件,即创建一个文档,命名为:pdiewizard_catalog.txt,结果如图3。

    3

    图3 标准件项目注册文档

2.2 建立JB圆凹模标准件注册电子表格文件

    标准件注册电子表格文件实质为标准件的登记文件,用于注册和管理标准件所处的分类别、标准件的数据库电子表格文件的路径及文件名、NX模板文件的路径及文件名。

    在上步创建的JB文件夹中,创建Excel表格,命名为jb_reg_mm.xls,在此表格文件中添加行标圆凹模标准件的注册内容,如图4所示。其中“##Version:2015/11 created by qiqian”用来表述表格创建人及日期等信息,前面加符号:“##”,表示在读取本表格内容时跳过此行信息;其中“NAME”一列记录了标准件的名称;“DATA_PATH”记录了标准件的数据库电子表格文件的路径;“DATA”记录了注册标准件数据库电子表格的名称;“MOD_PATH”记录了圆凹模标准件NX模板部件文件的保存路径;“MODEL”记录了圆凹模标准件NX模板部件的名称。

    4

    图4 圆凹模标准件注册电子表格文件的内容

2.3 建立圆凹模标准件的Nx 模板部件

    首先在路径...\NX8\STAMPING_TOOLS\pdiewizard\standard\metric\JB文件下创建文件夹名称为die的子文件夹,die子文件夹中又包含了3个文件夹,分别命名为model、bitmap、data,其中名为model的子文件夹,用于放置圆凹模标准件的NX文件。

    在名称为model的子文件夹里,创建两个文件,分别为round_concave .prt和round_concave.exp,其中round_concave.exp文件记录了圆凹模标准件的NX模板部件的主控参数,如图5。

    5

    图5 主控参数内容
