HP ZBook 14u G4移动工作站应用性能评测

2017/7/19    来源:e-works    作者:e-works熊东旭
关键字:惠普工作站  HP ZBook 14u G4  工作站性能评测
本次评测的HP ZBook14u G4是惠普最新推出的一款移动超极本工作站,属于同系列第四代产品。该产品一个最大的特点是轻薄,轻薄设计中内置了高性能图形能力。从硬件配置来看,已经是目前消费级市场上的顶级配置。不同的是,该产品的定位更多的是专业级图形应用。
    一、评测产品

    本次评测的HP ZBook14u G4是惠普最新推出的一款移动超极本工作站。其中的‘u’就是代表Ultrabook,也就是超极本;‘G4’就是同系列第四代产品。该产品一个最大的特点是轻薄,轻薄设计中内置了高性能图形能力,仅22mm厚,重量1.64kg,搭载14英寸1080P高清可触摸屏幕,配置AMD FirePro™ W4190M显卡,Intel® Core™i7 7500U处理器,16GB内存和256GB的固态硬盘。从硬件配置来看,已经是目前消费级市场上的顶级配置。不同的是,该产品的定位更多的是专业级图形应用。

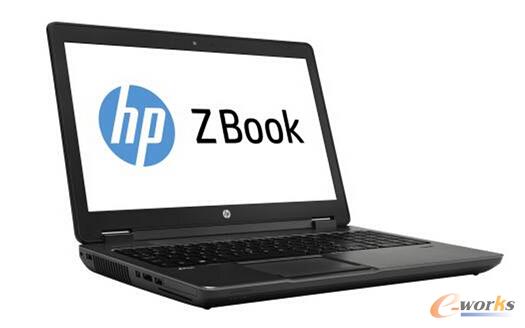

图1 HP ZBook 14u G4移动超极本工作站超极本
图1 HP ZBook 14u G4移动超极本工作站超极本

    本次评测分为两个部分:基准测试和应用测试。基准测试的目的是通过分析超极本工作站在SPECviewperf软件中的表现性能,来找到最适合该平台发挥的三维软件环境。应用测试的目的是在这个最适合的三维软件平台上做进一步性能测试,以评估超极本工作站在真实的企业应用场景下的整体表现。结合两部分的测试,e-works可以准确的判断产品的适用平台和应用范围,给企业最直观的产品性能参考。

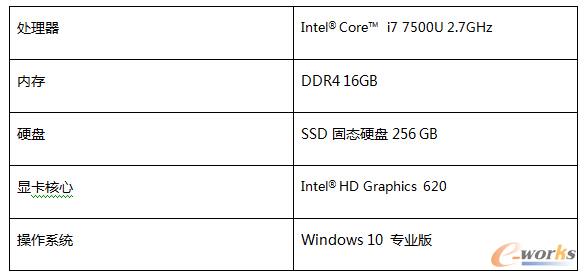

表1 HP ZBook 14u G4移动超极本工作站超极本配置
表1 HP ZBook 14u G4移动超极本工作站超极本配置

    二、基准性能测试

    目前,在专业的图形性能测试中最被认可的测试软件是SPECviewperf。该软件是SPEC标准化评测组织发布的专门用于测试超极本工作站在不同三维软件平台中的性能。目前,市场上发布的最新版为SPECviewperf 12.1,该软件包含了Maya、SolidWorks、Showcase等9种主流的工业三维设计软件测试场景。其中每个测试场景包含5到14个不同的测试片段,每个片段测试时间根据超极本工作站计算性能的强弱用时不等。用时越短,整体性能越强。测试结果取所有测试片段结果的平均值。由于SPECviewperf的所有测试片段都源自于真实的模型和工业场景。因此,SPECviewperf的测试结果能准确的反应出超极本工作站在不同三维软件平台中的应用性能。

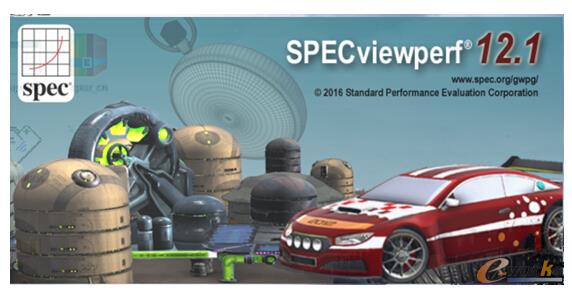

图2 SPECviewperf12.1软件
图2 SPECviewperf12.1软件

  图3 HP ZBook14u G4开始测试前的设置界面
图3 HP ZBook14u G4开始测试前的设置界面

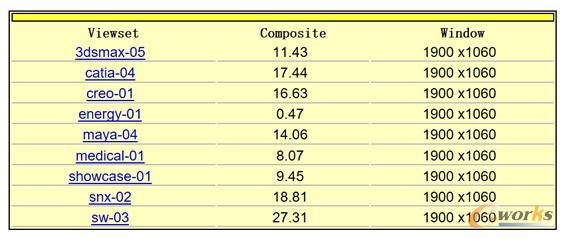

图4 SPECviewperf12.1 第一次测试结果
图4 SPECviewperf12.1 第一次测试结果

图5 SPECviewperf12.1 第二次测试结果
图5 SPECviewperf12.1 第二次测试结果

    为保证测试结果的可靠性,e-works评测人员一般都会对同一个过程进行两次测试,以避免可能存在的影响因素导致的误差。从两次测试结果看,数据的每一项都非常接近,由此可以得出结论是,测试结果能准确的反应出超极本工作站的整体性能。

    通过对9个测试场景的结果进行分析,可以发现HP ZBook 14u G4在SolidWorks中的表现十分优秀,达到了28.23FPS,e-works评测人员给出的评估结果是:十分流畅。

    在sw-03场景中一共有11个片段测试,两个测试模型体分别为汽车和铁塔。其中由于汽车模型体的渲染过程较为复杂,在11个测试片段中有4个片段的测试结果在14FPS到20FPS之间,其他的模型由于不涉及到复杂的渲染过程,而且模型略小,测试结果基本都在50FPS以上,这表明在较为复杂的整车模型体渲染及设计中,HP ZBook 14u G4还略显得性能不足。

    e-works评测人员认为,除了较大型的产品,如汽车整车设计、大型机械设备等非常复杂的模型体不适合采用这款超极本工作站进行设计之外,对于那些相对较小的中等规模的模型体,如汽车零部件、机械产品零部件等,以及一些电子产品,该超极本工作站是完全适用的。

    除SolidWorks之外,表现较好的场景还有NX、CatiaCreo。在这些场景中测试平均综合结果均保持在15FPS左右。这个结果说明该超极本工作站并不能完全能够保证在这些平台上设计过程的流畅性,特别是一些复杂的渲染过程,可能会因为性能不足而出现卡顿、拖影的现象。但是从对测试片段进行详细的分析,可以发现有差不多一半的片段测试结果是要高于24FPS,这是人眼判断过程是否流畅的一个指标。这也能说明,在一些模型体较小的场景中,该超极本工作站也是可以满足设计需求的。特别对一些从事NX、Catia和Creo设计的入门级用户,其较低的价格在个人用户的承受范围之内。

    对于综合测试结果在10FPS左右的软件应用,如energy、showcase、energy等三维设计平台,e-works评测人员不推荐选择该型号的超极本工作站,但可以考虑其他计算能力更强大的惠普工作站产品。

    三、SolidWorks应用测试

    在SPECviewperf12基准性能测试中,由于超极本工作站在SolidWorks场景中的性能表现优良,评测人员在应用测试环节选用了SolidWorks2014三维软件平台模拟实际的企业设计环境做进一步的性能测试,目的是更深层次的了解该型号超极本工作站在SolidWorks应用环境下的整体表现。
图6 SolidWorks 2014软件
图6 SolidWorks 2014软件

    应用测试是e-works模拟企业实际的设计环境,选用企业提供的三维模型进行应用性能的整体评估。为了保证测试过程更接近企业的实际设计环境,e-works不会对超极本工作站平台进行任何形式的平台性能优化,e-works会同时打开多个应用软件来测试超极本工作站在应用多应用环境下的性能表现。本次测试选用的模型为粘合设备三维模型,该模型大小为17M。

    1、模型载入

    模型载入是工程师导入三维模型到软件环境的过程,模型载入过程耗费时间的可以衡量超极本工作站的整体性能。本次模型载入时间为15秒。为了更好的理解这个结果,e-works评测人员利用自己日常办公使用的笔记本(搭配Core™ i5处理器、4G内存)在相同的软件环境下载入模型体,花费34秒。而且测试人员自己使用的笔记本在载入模型后,严重影响其他应用的正常运行。但HP ZBook 14u G4超极本工作站却不存在这样的问题,其他应用几乎没有影响。从载入时间来看,虽然相差只有19秒,但对工程师而言,节省时间就以为提高效率,点滴时间的缩短能极大的加快产品设计进度,更不会让工程师因为速度过慢而影响工作情绪。
图7 模型载入
图7 模型载入

    2、干涉检查

    干涉检查是模型设计完成后的一个重要步骤。进行干涉检查的目的是避免设计过程中由于未考虑到的因素导致零件之间的信息无法匹配,从而影响产品的生产。干涉检查能检查出这些错误并提醒工程师及时的修改。比如螺栓和螺母因为尺寸设计不匹配导致无法组装,就出出现干涉提示。由于本次选用的模型有部分轻量化处理,干涉检查检测出了许多不匹配的信息。整个干涉检查过程共计耗时5秒,计算处理速度较快。

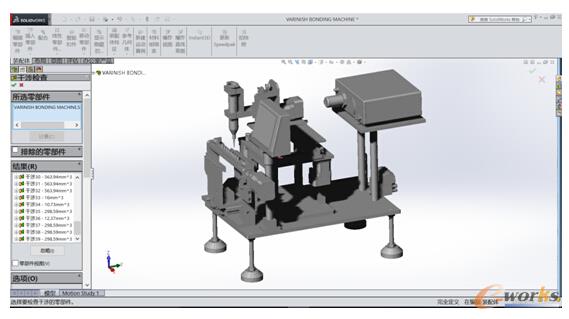

图8 干涉检
图8 干涉检

    3、工程图生成

    工程图生成是三维设计中操作比较频繁的环节。由于产品的设计过程需要频繁的增加、删减和修改,为查看设计后的效果就需要频繁的生成工程图。在一些较大的三维模型设计中,工程图生成过程是比较耗时的。本次操作,e-works评测人员通过不断的调整工程图生成方位,可以明显的感受得到缩放、拖动和旋转操作都非常流畅,工程图生成过程耗时2.5秒。

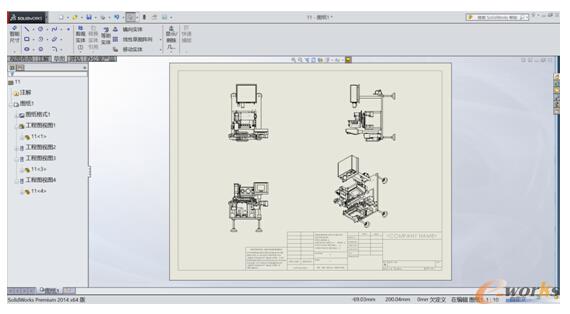

图9 工程图生成
图9 工程图生成

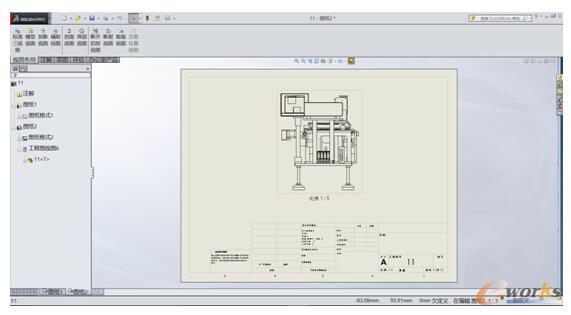

图10 工程图生成
图10 工程图生成

    4、模型渲染

    模型渲染主要考察的是显卡的色彩渲染和表现能力。一款好的专业显卡能让色彩显示更逼真。HP ZBook14u G4超极本工作站搭配的是Intel® HD Graphics 620核心显卡,这是Intel在最新七代移动笔记本处理器中内置的新一代核心显卡。从测试的效果看,色彩表现还是比较理想。由于这次渲染的模型不大,对显卡的渲染能力要求不高。e-works评测人员建议,对于复杂模型的渲染可以考虑购买台式工作站,这样可以搭配惠普的专业显示器,充分发挥出专业显卡的色彩表现能力。

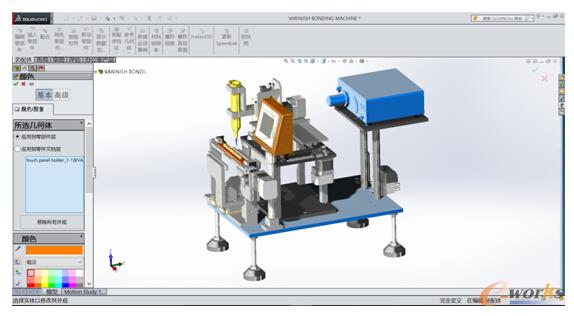

图11 模型渲染
图11 模型渲染

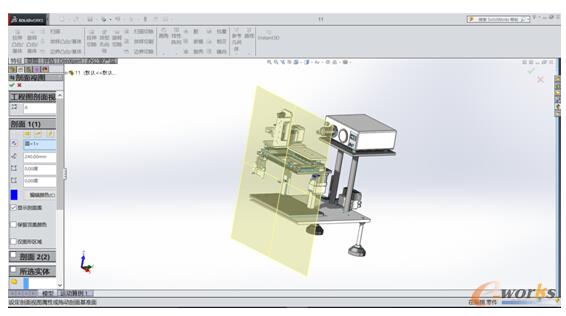

    5、剖切视图

    剖切视图是三维设计过程中工程师经常用到得功能。通过剖切三维视图,工程师能清楚的了解到产品内部的结构关系,对于企业产品的加工生产,该功能尤为重要。该步骤主要考察的是显卡对色彩支撑能力。考虑到成本,HP ZBook14u G4搭配的是AMD W4190专业移动工作站商用显卡,虽然显示效果无法与专业级显卡的工作站相匹敌,但从测试的效果来看,色彩还是比较接近真实的色彩。这主要归功于惠普独有的真彩显示技术,在惠普的所有工作站显示屏中都融入了能支撑更多色彩显示能力的DreamColor真彩显示技术。

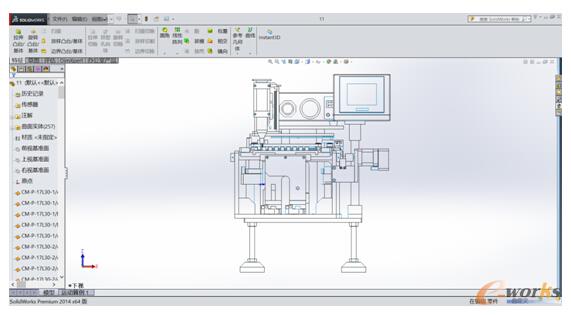

图12 正面剖视图
图12 正面剖视图

图13 侧面剖视图
图13 侧面剖视图

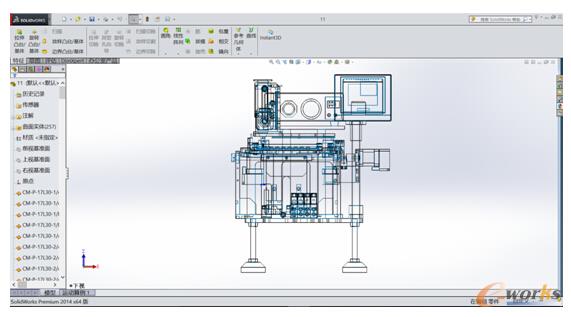

    6、线框模式

    在三维设计过程中,线框模式显示是常态。模型在还未完成装配和渲染之前,一般都以线框模式显示。为保证线条边缘的光滑,不产生锯齿状边缘。专业级显卡都会对线条边缘进行大量的计算和优化。让设计过程中不至于因为稠密的线条交织导致模型显示不清。在模型旋转、拖动的过程中,处理器和显卡都需要进行大量的计算工作,对线条进行矢量化处理,以保证线条边缘的光滑,这就是专业图形领域经常会提到的线条抗锯齿能力。

    在本次测试中,e-works评测人员对模型进行放大以观察线条的边缘光滑度,并未出现明显的锯齿状边缘,而且拖动、旋转、缩放、编辑等过程都非常流畅。
图14 线框模式
图14 线框模式

图15 线框模式
图15 线框模式

    总结

    通过本次测试,e-works评测人员认为HP ZBook 14u G4比较适合SolidWorks软件平台应用。本次测试模型大小为17M,但从测试过程来看,在载入、渲染、工程图生成等过程中操作都十分流畅,没出现任何卡顿、拖影以及死机的情况。在多应用开启的环境下,超极本工作站仍然能保证设计过程的流畅,其他应用对资源的占用并未对软件设计过程带来明显的性能影响。e-works评测人员认为,对于有着SolidWorks设计需求的用户,只要不是用于大模型体的装配和渲染,一款价格在万元左右的移动超极本工作站超极本是完全可以考虑的。

    此外,就个人使用感受而言,HP ZBook 14u G4良好的散热能力、可触摸显示屏以及高可靠的系统稳定性都极大的提升了个人体验。由于交互感非常好,在两周的测试时间里,e-works评测人员都是用它一边办公一边做测试。因此,对于想进一步提升办公体验的用户,也是完全可以考虑该产品。
