RFID标签测试影响因素分析

2018年01月27日 来源：公众号 作者：狄占林

关键字：RFID 射频识别系统

射频识别系统在应用过程中由于是通过无线传输实现识别过程，将遇到天线的摆放与标签应用相对方向的情况，在两者相互作用的过程中，由于两者都是天线，都存在极化和方向性问题，都会对系统的作用距离产生极大的影响。与此同时，系统中的天线还受到外界环境的影响，下面将分别进行解读。

同样，将标签调整方向，以图10所示的方式进行标签测试，分别得到在天线与标签夹角为90°时标签的激活灵敏度和对应的前向识读距离。标签旋转90°后，读写器仅能在900MHz~909MHz的范围内识读标签，并且在这段工作频率中，前向链路识读距离仅有1米左右。图15与图16中绿色标记处显示读写器与标签之间的识读功能基本丧失。所以，当线极化天线与线极化标签存在90°夹角的时，在读写器发射功率不变的情况下，测试曲线不连续，一部分频点无返回信号，标签基本很难接收到能量，最终导致系统功能的丧失。

图15 天线与标签夹角为90°时标签的激活灵敏度

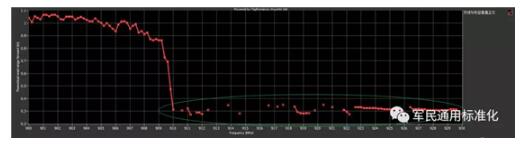

图16 天线与标签夹角为90°时标签对应的前向识读距离

通过将以上三组数据整合到一起进行对比，如下图。

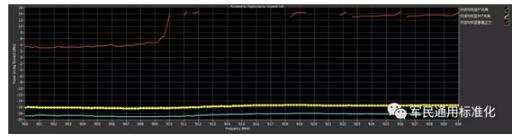

　　图17 天线与标签不同夹角条件下标签激活灵敏度

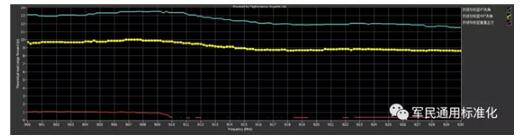

　　图18 天线与标签不同夹角条件下标签识读距离

而对于反向散射链路，由于标签反向散射信号的生成都是基于标签对前向信号获取的能量(有源标签的反向信号不同于无源标签，这里仅仅通过无源标签来说明)。其实，对于无源标签所有功能的实现，都是依靠来自于对于读写器的前向信号。所以对于无源标签而言，理论上，前向信号越好代表标签获取的能量越大，反向信号越好，两者呈正相关。

通过数据，已经比较直观的反应天线的极化对于采用线极化天线标签的作用距离的影响。对于这种系统，在日常应用过程中必须注意。

而对于采用圆极化天线的读写器，在同等的发射功率下，圆极化电磁场可以分解为两个正交的线极化电磁场。当圆极化天线配合线极化标签使用时，圆极化电磁场等同正交的两个线极化电磁场，与标签极化方向相同的电磁场用于激活标签，与标签极化方向正交的电磁场则毫无作用，由于圆极化天线所激活的全部电磁场仅有一半用于激活标签，所以其作用效果没有线极化天线效果好，因为在同样的发射功率下，线极化激活的全部电磁场均用于激活标签，而圆极化天线仅仅有一半，从数值上讲，两者相差3dB。当采用圆极化标签时，配合线极化天线使用时作用距离表现尚可，配合圆极化天线性能表现最差。

2天线的方向性

在无线通信领域，天线是不可缺少的组成部分。各种信息加载与电磁波时，都需要经由天线才能完成信号的传输。同时，天线不只是传播信号，非信号的能量辐射的发射和接收也都是由天线来完成。作为全部电磁波的收发端口，天线对于RFID系统非常重要，它是决定RFID性能的关键部件。

作为电磁波在空间传播的收发器件，天线的方向性就显得尤为重要。天线之所以多种多样，往往都是由于天线的方向方面的用途所决定的。按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等。对于天线，它的辐射场非常重要，任何一种天线都有其对应的方向性并表现出不同的辐射特性。应用在不同领域的天线就是根据在该领域中的天线辐射特性来进行天线的选择和优化的。举例说明，雷达，用于侦测不明飞行器，需要天线阵发射的电磁波尽可能的接近呈一束，具有良好的指向性；而对于通信用基站天线，考虑到覆盖用户面积因素，需要天线尽可能将能量集中在一个区域内，这样才能保证该区域内的用户的通信需求。

下面以偶极子天线进行说明：

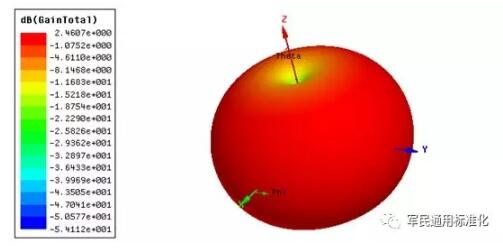

　　图19 偶极子天线E-plant面增益示意图

前面提到，全向天线是不存在的，图19显示球坐标系中偶极子天线在E-plant面的辐射方向图。可以发现在角0°和-180°时这两个方向上，天线在这两个方向上基本不发射能量，随着角度的变化，天线在对应的角度上的增益逐渐变大，并在90°和-90°达到最大，为增益最大方向。

图20 偶极子天线H-plant面增益示意图

图20显示偶极子天线H-plant面的增益情况，在这一平面分别有两个圆形增益轨迹，分别对应0°和90°的增益。在H-plant面上，天线是各向同性的——在H-plant面上，增益在各个方向上是相同的。对应不同的H-plant面，增益大小不同，0°的增益圆最小，在图45上以小圈表示，而90°的增益圆最大，在图45以大圆圈表示。
