Mentor Valor一站式制程准备解决方案解析

2017/7/13    来源:e-works    作者:e-works涂彬
关键字:Mentor Valor一站式制程准备解决方案
电子产品的生产制造工艺流程,包括元器件、组件到整机的制造, 任何电子产品均经过技术研发、物料采购、生产制造三大主要环节,如何将元器件、零件、组件组装成一台结构完整、质量完善,外形美观,功能完善的电子产品,就是电子生产制程所需要做的工作。

    电子产品的生产制造工艺流程,包括元器件、组件到整机的制造, 任何电子产品均经过技术研发、物料采购、生产制造三大主要环节,如何将元器件、零件、组件组装成一台结构完整、质量完善,外形美观,功能完善的电子产品,就是电子生产制程所需要做的工作。

    针对某一电子产品的生产,进行全系列的生产资源调配参考,包括对在生产制造过程中所需的软件(人员配备、工艺及流程的制定、相关标准的拟订等等)及硬件(厂房配置、机械设备、仪器仪表、生产资料)等各方面的科学规划。例如,一部手机里面有2000多个电子元器件,如何将它们组装起来,就需要很好的工艺流程去实现。

    电子产品制造过程中工艺解决是电子产品制造过程中的一个至关重要的环节。而在电子产品的生产制造产业链中,设计与制造往往是脱节的,也就是说生产制程所需要的工艺数据很难直接从设计端运用到产线上,需要一个有效的转化过程。

    为了更好的满足企业在电子产品制造的制程准备过程中所面临不同阶段的问题,Mentor Valor公司分别推出了针对不同需求的三个版本,分别是简化的Mentor Valor一键编程、基础版Mentor Valor制程数据专家和完整版Mentor Valor制程准备平台,通过不同功能配置,满足客户不同层级的需求。主要功能如下:

    简化版Mentor Valor“一键编程”主要功能有:统一的工程数据准备流程;第三方的贴片坐标文件输出;标准的作业流程与工程数据质量管控。

    基础版Mentor Valor“制程数据专家”在简化版基础上增加了作业指引、检查程序、SMT制程程序、钢网设计等功能。

    完整版Mentor Valor“制程准备平台”是Mentor Valor的核心一站式制程准备解决方案平台,该平台不仅包含前两个版本的所有功能,还增加了测试程序、完整的设备库、零件库自动转换生成、支持所有主流设备平台、可制造性(检测性)DFM分析、VPL元件库。

    企业还可以由基础版本向中高级版本进行平台升级,并且在统一的无缝升级进程中,不会发生任何的数据丢失,可以帮助企业便捷地进行功能升级,灵活满足企业不断发展的需求。以下是详尽的功能解析:

    Mentor Valor “一键编程” 便捷型制程准备工具

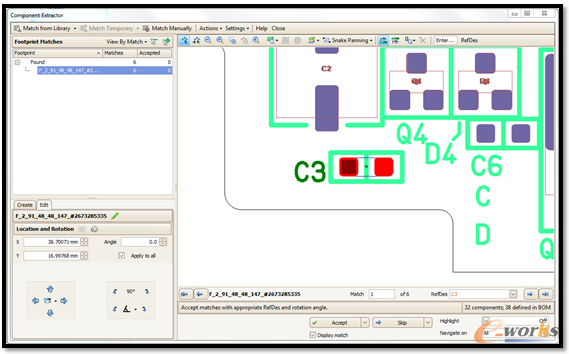

    Mentor Valor一键编程是一个便捷型制程数据准备工具,可满足用户在此流程的基本功能需求。Mentor Valor一键编程可以协助企业进行简单便捷的工程数据准备,不但支持各种格式的CADCAMBOM的输入,还可以可快捷地生成第三方的贴片坐标输出文件,可直接用于任意SMT设备平台标准作业与质量管控;基于对Gerber的数据提取并智能型自学习而建立的元件库,和对元件角度归一,保障一次性正确输出;在作业流程管理中用户可自定义作业流程模板反复使用,籍此可大量减少作业时间和错误;基于统一的Gerber元件数据提取运算法则可快速对Gerber进行输入输出自动转换。Mentor Valor一键编程适用广泛,是一款便利的工具平台,具有直观而简便的用户界面, 可让资深或新进的工程技术人员快速熟悉操作,并且它还无需数据库,可直接安装于用户任何一台PC。

    支持各种格式的CAD,CAM及BOM的输入

    由于PCB源文件数据格式多样而复杂,目前产业链内存在着各种智能型的CAD文件和非智能型的Gerber文件,现存的应用程序不断变化更新,意味着这些数据更难被读取。Mentor Valor “一键编程”版本支持目前各种CAD/CAM文件格式,主要有:Valor ODB++,GenCAD,IPC 2581,Gerber 274X, 274D and Excellon Drill,Fabmaster FATF,Zuken CR5000 Board Designer,Zuken CADIF,Zuken PWS,Altium Designer,Altium P-CAD,Cadence Allegro等多种CAD/CAM文件格式。

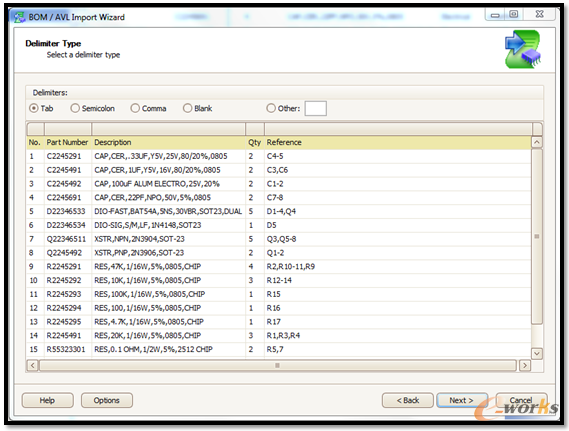

    另外,统一的BOM导入的向导程序模板可方便导入各种格式的BOM表,还可进行BOM与CAD的比对,可进行BOM,贴片数据和PCB各层数据的比对,如没有BOM表,一键编程也支持基于元件管脚提取直接创建元件库的模式。

Mentor Valor一站式制程准备解决方案解析

Mentor Valor一站式制程准备解决方案解析

    拼板数据处理

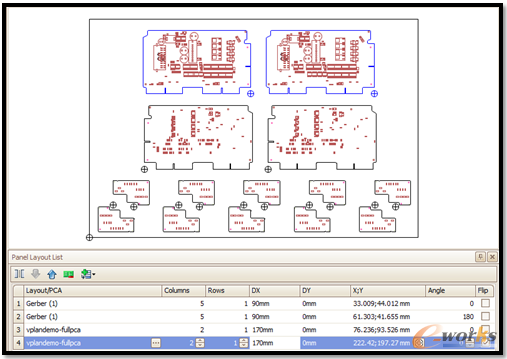

    “一键编程”中可非常容易的进行拼板的创建,可使用“step & repeat”模式,可支持非标准角度和颠倒镜像的拼板数据处理,混合的拼板数据处理,光学参考点与坏板标记点的数据处理,相对于手动的一些工程数据转换流程,一键编程可节省70%的时间。

Mentor Valor一站式制程准备解决方案解析

    统一的XY和角度数据输出

    “一键编程”具有智能型运算功能,可对元件进行角度归一和对中校准,并可基于工程数据源,运行该运算法则后,可向后续的SMT制程输出统一的元件位置数据和角度数据,包括元件对中校准和统一元件角度。另外其可视化功能可将元件的XY和角度数据以1:1模式完全呈现,用户也可在“一键编程”平台上非常容易地进行数据的调整与修改。

    统一的贴片数据输出

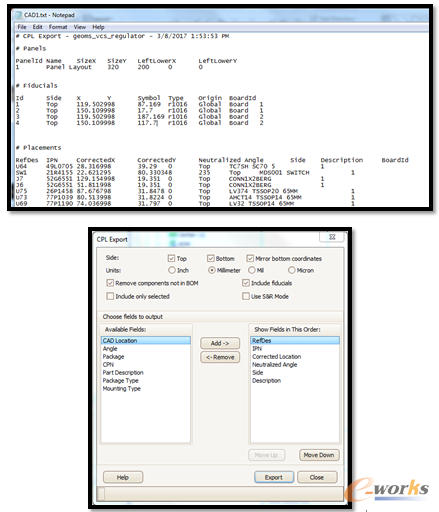

    基于拼板的贴片元件清单输出,用户可自定义输出格式与属性,可将所有拼板整体化为一单板,然后输出数据;也可直接以一个拼板为基础,重复生成所需的多个拼板,然后输出数据。

Mentor Valor一站式制程准备解决方案解析

    作业流程

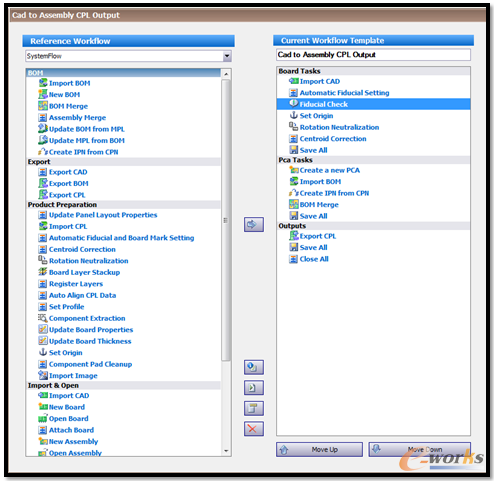

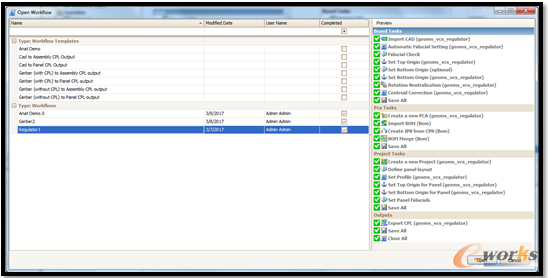

    可自定义作业流程并保存为模板,可保存并追溯各个独立的程式作业流程。

Mentor Valor一站式制程准备解决方案解析

Mentor Valor一站式制程准备解决方案解析

    现在,电子制造急需一套整体的方案来进行制程准备,该方案必须具备简单易用同时又可方便地后续升级,这种工具平台才可应对目前多品种制造,高难度NPI,同时订单周期极短的复杂局面。Mentor Valor “一键编程”简单易学,直观便捷,一键编程可输出简单方便的第三方元件坐标文件支持所有的主流SMT设备使用;随着产业的不断发展进步,CAD与BOM的格式不断变化,传统的Gerber数据的快速转换等等,一键编程都可”一键式”解决。同时基于作业模板的定义使用,可确保输出数据的正确与完整。还可以支持单板,重复拼板与混合拼板基于完整统一的工程数据流的准备,可解决多品种制造,高难度NPI流程中制程准备日益严峻的挑战。

    Mentor Valor 制程数据专家

    作为升级版本,Mentor Valor 制程数据专家 除了具有初级版本Mentor Valor “一键编程”所具有的功能以外,还增加了作业指引、检查程序、SMT制程程序、钢网设计等功能。
