数据中心机房供电需求有哪些



    数据中心机房供配电系统是一个交叉的系统，涉及到市电供电、防雷接地、防静电、UPS不间断供电、柴油发电机等，每个系统互相交叉，互有影响，这就使我们在布置时必须考虑多方面的因素，机房的供配电系统就是这基础工程的心脏和大动脉，供配电系统的稳定，能够保障其它系统发挥作用和核心业务正常运行，下面了解一下机房供电需求及系统的布置方案。

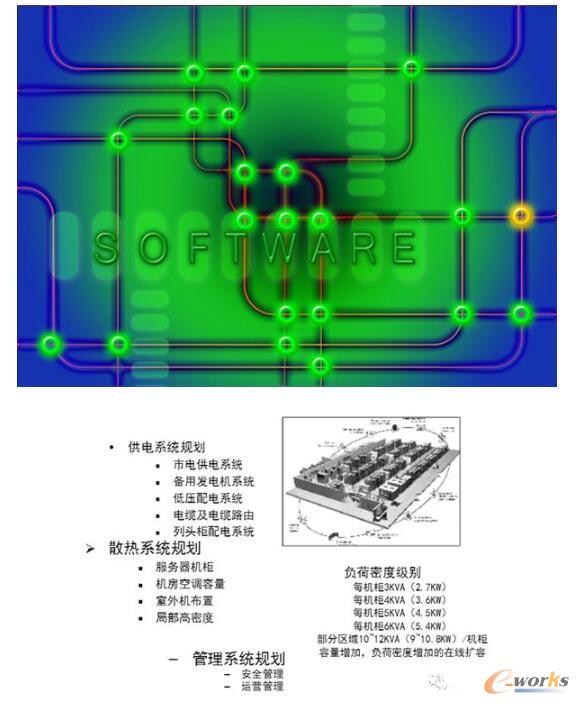

    (1)模扩大、功率密度增高造成供电总容量的提高。 •单机柜负荷：2kW/台-3kW/台-4kW/台—更高；• 单位面积平均负荷：0.5kva/m2—1kva/m2-1.5kva/m2-2kva/m2—更高；

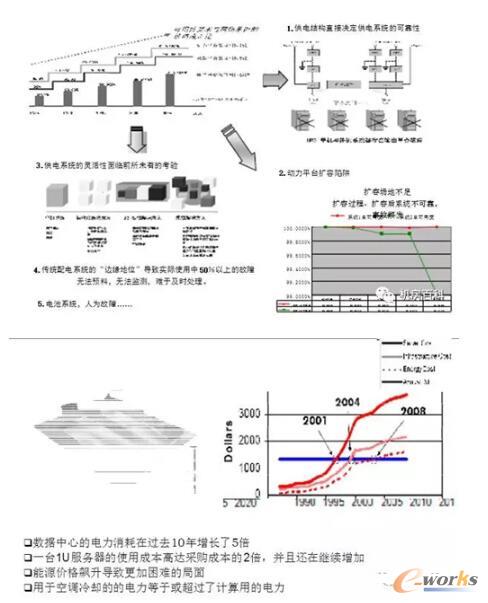

    (2)可靠性要求——供配电系统的可靠性要求相应提高。 • 供配电系统可靠性：99.00%-99.90%-99.99%—99.999%——更高；

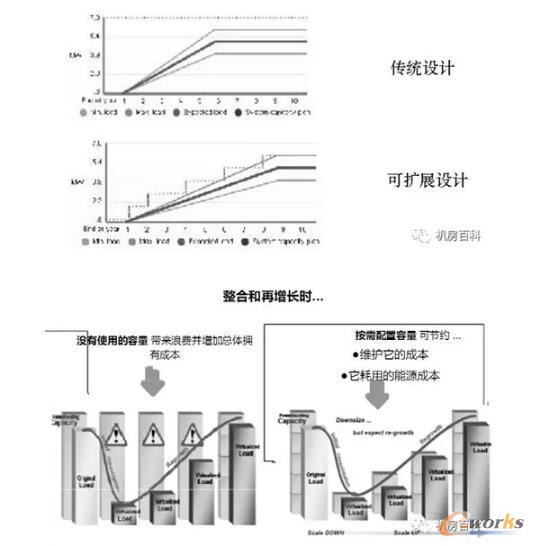

    随着数据中心的要求也不断提高，信息设备功能越来越强，功率密度越来越高。数据中心设备机柜用电负荷由以前的2kVA/台，提高到3kVA/台、4kVA/台，甚至更高。机房单位面积的平均用电负荷也由1kVA每平方，提高到1.5kVA每平方、2kVA每平方，甚至更高，数据中心用电负荷的统计应分为两个层次，即：UPS 供电系统负荷(输出)和市电供电系统负荷。



    市电供电系统负荷(输出)的统计主要包括：UPS 供电系统(输入)、机房精密空调系统、机房照明及建筑电气设备等。UPS供电系统负荷(输入)=供电负荷+充电负荷。机房精密空调系统负荷=N台主用空调机组额定负荷容量×负荷率。



    UPS供电系统负荷(输出)的统计主要包括：计算机设备、服务器、存储、网络设备、小型机等，在负荷设备明确时，按设备数据统计，具体负荷设备不明确时，按设备机柜平均负荷统计。设备机柜数量也不明确时，可按机房面积平均负荷估计。

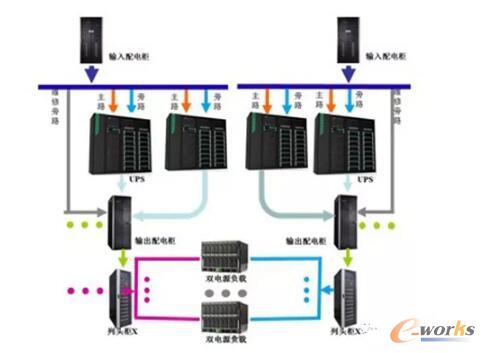

    数据中心机房供配电系统主要设备有：UPS、电池、配电柜和柴油发电机等。这些设备单位占地面积、重量大，对于这些设备的摆放位置既要考虑功能上的需求，又要考虑空间和承重的需要，还要考虑对外界的危害。 数据中心机房供电系统应有独立的配电间、变配电所，UPS 电源机房应靠近设备机房(负荷中心)布置，这样能保证从UPS输出到用电设备之间的压降和损耗尽可能的小。



    UPS 电源主机、配电柜与蓄电池组是否需要分隔，按照数据中心等级的要求决定，另外还需要考虑到UPS属于大型设备，重量比较大，噪声大，需要摆放在一个承重比较好，并且不影响办公和休息环境的地方。配电柜位置的选择，主要考虑功能上的需求，配电柜应在满足功能分区的基础上，尽可能靠近供电负载。发电机房宜设置在地面一层，当发电机房设置于地下层时，应特别注意进、出风通道能否满足要求，应注意发电机组储油装置(日用油箱、储油罐)的消防要求。 变配电所、发电机房、UPS 电源机房均应留有足够的面积，可与设备机房同步发展，应对设备机房面积扩展或设备机房功率密度上升引起的供电需求。于非专门设计用于数据中心的建筑，应注意其是否满足设备安装和线路敷设的要求，包括楼面荷载、净高、抗震等级、耐火等级等方面。






    市电动力配电主要用于供给机房精密空调设备、普通照明和给排风、维修插座、一般动力、UPS设备等。市电动力配电一般由大楼总配电柜馈出的动力供配电系统，采用50Hz交电，380/220V三相五线电源，TN-S接地方式，零线和地线分开设置且零地线之间电压小于1V。
