塑料圆锥凸轮的建模及模具设计

    （2）在草绘弹出对话框中，单击“工具”功能选项卡。在工具对话框中，单击“d＝关系”，草绘就由图6生成图7所示的形式。

    图7　生成的草绘1

    在弹出的“关系”对话框中输入图8所示内容，单击“关系”对话框的“确定”，生成的草绘2如图9所示。

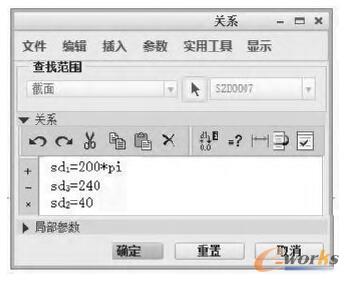

    图8　定义“sd1”“sd2”“sd3”关系

    图9　生成的草绘2

    （3）在“拉伸”工具栏下，设置拉伸深度为50mm。生成的实体长度628.32mm，宽度280mm，厚度50mm。如图10所示。

    图10　生成的实体

    （4）扫描切除沟槽。单击“模型”功能选项卡“形状”区域的“扫描”，通过切除功能去掉材料。扫描切除的草绘截面如图11所示。

    图11　扫描切除的草绘截面

    单击“扫描”对话框的“确定”，扫描切除后生成的实体如图12所示。

    图12　扫描切除的沟槽

1.5　生成圆锥凸轮

    （1）环形折弯。单击“模型”功能选项卡“工程”区域的“环形折弯”，在弹出的对话框中单击“参考”，选中对话框中的“实体几何”，定义轮廓截面如图13所示。

    图13　环形折弯截面

    （2）通过拉伸切除，去掉上下两端的凸凹，使其成为平面，生成的圆锥凸轮如图14所示。

    图14　生成的圆锥凸轮

2　模具设计

    建立一个Creo2.0模具设计文件，完成设计模具元件的流程，结果如图15所示。

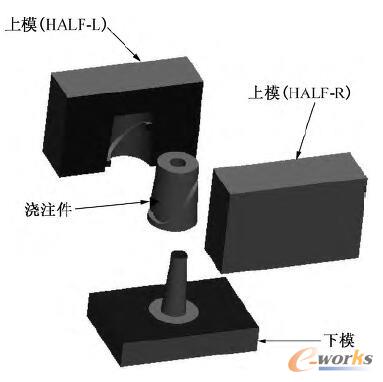

    图15　圆锥凸轮的模具

3　结论

    本文用实例阐述了Creo环境下采用圆柱参数化方程及环形折弯方式建模的设计方法，简化了圆锥凸轮建模的设计周期，提高了设计效率，使得模具设计更为简单。实际工程应用表明，该方式切实可行，实现了一种新的圆锥凸轮的建模思路，且可在实际的模具设计中灵活运用，取得很好的效果。
