数据中心机房供电需求有哪些

    一般可靠性要求数据中心宜引入两路市电电源，条件受限制时也可引入一路市电电源。引入两路市电电源时，宜为冗余关系，也可作为供电容量扩展关系，每一路市电电源的供电容量应能满足全部一、二级负荷的需求，包括UPS电源系统、机房精密空调、机房照明、蓄电池充电及建筑设备中的一、二级负荷。两路市电电源的供电容量应为全冗余，正常时应同时供电运行，两路电源在负荷设备输入端自动切换。



    市电动力配电柜一般采用放射式配电直接配至各用电设备或电箱，机房内所有动力配电线缆必须设计桥架或钢管敷设，市电动力配电柜具有火警联动保护功能，出现火警时可与消防系统联动及时切断电源，动力配电柜、照明箱内的开关和主要元器件应设置有效的防雷措施。





    数据中心一般采用柴油发电机组作为自备应急电源，对于大型、高等级数据中心也可以选择可靠性高、输出电源品质好、带非线性负载能力强、体积小、重量轻的大功率燃气轮机发电机组。一般可靠性要求的数据中心宜配置一路自备应急电源，供电容量应能满足全部一、二级负荷的需求，包括UPS 电源系统、机房空调、机房照明、蓄电池充电及建筑设备中的一、二级负荷。



    当数据中心条件受限制，且市电电源具有较高可靠性时，也可以部分或全部采用移动式发电机组作为自备应急电源。发电机组燃料储备量应根据数据中心等级的要求，结合市电电源可靠性、供油可靠性、消防要求综合决定，一般不宜少于发电机组满负荷运行8小时的用油量。






    UPS配电主要用于计算机设备、服务器、小型机、存储、网络设备、保安监控设备等。UPS 电源系统输出一般采用三级配电方式：系统输出配电柜-机房配电柜-机柜配电单元。 UPS电源系统蓄电池组容量的计算方法有以下两种：



    (1) 按负荷电流计算；



    (2) 按负荷功率计算；



    按负荷电流计算的结果是蓄电池组的总容量，然后再选择单组蓄电池的容量和组数。按负荷功率计算的结果是选定容量规格的蓄电池组数。两种计算方法的结果可互相校验。 对于单电源输入设备，即使已采用双单元冗余UPS 电源系统，也宜将其连接在其中一个单元上。对于双单元冗余UPS电源系统，可将其每个单元中的部分容量视为并联冗余性质。对于需要双回路供电的单电源输入设备，宜在其输入端设置静态转换开关STS。静态转换开关STS 的性能应能满足其要求，一般转换时间小于5～10ms。 当负荷设备对零-地电压要求较高时，可在机房配电柜设置隔离变压器。有时候，为保证UPS故障旁路后输出高质量电源，往往在UPS旁路输出端设置隔离变压器。



    数据中心UPS供配电系统一般采用冗余方式供电，很少采用单机供电。冗余方式供电能在一台UPS设备故障时，仍然能够满足机房内重要设备的用电需求，这是单机供电所不能达到的。从冗余式配置方案来看，常用的有以下几种方式：

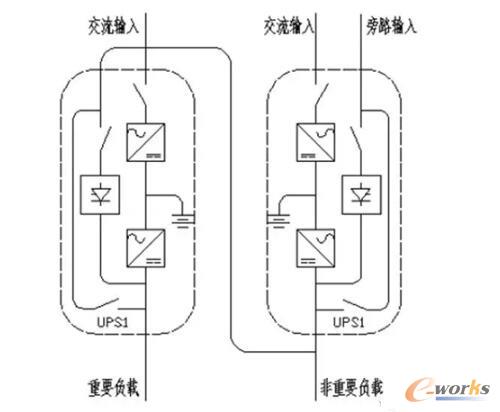

    (1)、热备份式冗余UPS供电方式



    主机带负载，备机空载或带非重要负载，备机接入主机的BYPASS(旁路)输入端。这种方式布置比较灵活，不需要两台UPS同品牌，而且不要增加额外辅助电路，不增加购置成本。如果UPS主机发生了故障，那么UPS备机必须接替全部负载，这也就意味着设计时必须计算好UPS主机故障时，UPS备机所需承担的总负载。此方式的缺陷在于UPS备机得具有阶跃性负载承载能力，无法对电源系统进行扩容，两台容 量不同的UPS相联，只能按最小的UPS容量输出。

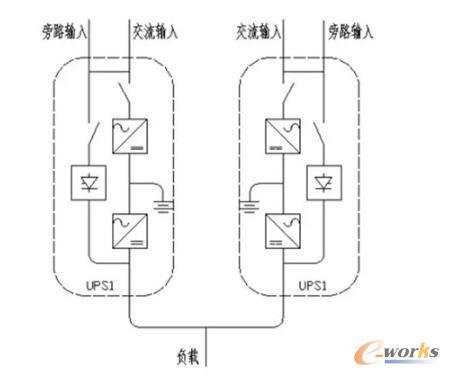

    (2)、直接并机冗余UPS供电方式



    为克服热备份式冗余供电系统的弱点，随着UPS控制技术的进步，具有相同额定输出功率的UPS可直接并联而形成冗余供电系统，为保证高质量的并机系统，各电源间必须保持同频、同相、且各机均流。此供电方式瞬间过载能力强，能够自动均分功率，系统互为主备，提高供电可靠性，电源系统扩容方便。但是存在着环流，增加无功损耗，降低系统可靠性，需增加额外辅助电路，随之而来是增加成本，增加故障点。设计时，如2台互备，每台按照50%带载能力考虑，并联的主机越多，单台主机的带载能力就越低。



    (3)、双总线冗余供电方式



    双总线供电方式是采用两条总线对后端设备进行供电，每条总线上具有相同的一套UPS供电方式，消除可能出现在UPS输出端与最终用户负载端之间的“单点瓶颈”故障隐患，以提高输出电源供电系统的“容错”功能。此供电方式能够在线维护，在线扩容，在线升级，改善了重要总线的可用性，满足了双电源用电设备的需求，真正实现了7×24×365运行的目标。但是双总线冗余供电方式相当于搭建了两套前述供电方式的回路，需要增加2倍以上的成本。同 时，为满足单电源设备的供电需求，可在输出端安装STS，来保证供电输出的可靠性。




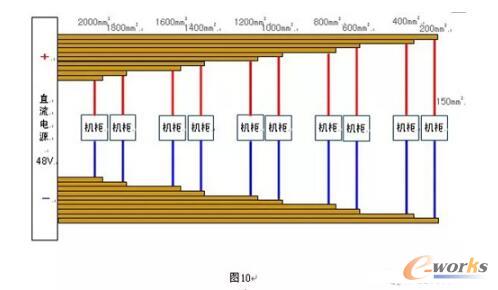

    (七)供配电设备的安装和线路敷设



    机房UPS、精密空调电源系统输入应设置专用的输入配电柜。电源系统输入配电柜应引接两路电源、自动切换。UPS 电源主机的主电源和旁路电源应分别引入，并宜由不同的输入配电柜引接。UPS电源系统输出应采用放射式、双回路配电方式。UPS 电源系统输出应采用三相配电，末端分相，以利三相平衡。 机房配电柜、UPS电源柜落地安装，动力配电箱、照明配电箱底边距地1.4m墙上暗装，配电柜及其他电气装置的底座应与建筑楼地面牢靠固定，并接地，机房内应分别设置维修和测试用插座，且有明显区别标志，测试用电源插座应由UPS供电，维修插座由市电供电。所有线路的敷设是要以设备布局和设计图纸为基础进行，设计时考虑供电距离尽量短，机房内的电源线、信号线和通信线应分别铺设，不能共走同一线槽，UPS电源配电箱(柜)引出的配电线路，穿镀锌钢管，沿机房活动地板下敷设至各排网络或服务器机柜，使用插座或工业连接器为机柜供电。



    (八)末端PDU



    电源分配单元(PDU)，顾名思义PDU应具备电源的分配或附加管理的功能。电源的分配是指电流及电压和接口的分配，电源管理是指开关控制(包括远程控制)、电路中的各种参数监视、线路切换、承载的限制、电源插口匹配安装、线缆的整理、空间的管理及电涌防护和极性检测。由于数据中心的几乎所有的IT设备都已经或者将要放置在标准机柜内，所以，PDU作为机柜的必备附件也越来越受到相关各方的重视。



    PDU电源分配器和普通电源排插相比，其优点主要表现在设计安排更合理、品质和标准更严格、安全无故障工作时间长、各类漏电、过电过载保护更优秀、插拔动作频繁而不易损坏、热升温小、安装更灵活方便，适合对用电要求很严格的行业客户使用。也从根本上杜绝了普通电源排插的因接触不良、负荷小而造成的频繁断电、烧毁、火灾等安全隐患。





    数据中心供配电系统是数据中心最重要的基础设施，应在数据中心建设初期予以统筹考虑和全面规划，并根据数据中心对供电可靠性的要求，在供电电源选择、供配电系统布置、供配电系统结构和形式等方面采取相应的技术措施。同时，还应充分运用成熟有效的节能措施，降低供配电系统的损耗。若数据中心中存在不同等级的功能区域，在供配电系统设计中也应区别对待，以减少不必要的建设投资和运营成本。
