EPLAN Harness proD设计技巧

2022/10/31    来源:EPLAN    作者:文礼强
关键字:EPLAN Harness proD  导线弯曲
通过EPLAN Harness proD Studio来实现导线弯曲样式工艺的数字化设计,然后结合软件批量创建束的功能,保证同一排设备的弯曲样式的一致性,同时也提高了路径规划设计效率。
1 批量创建束

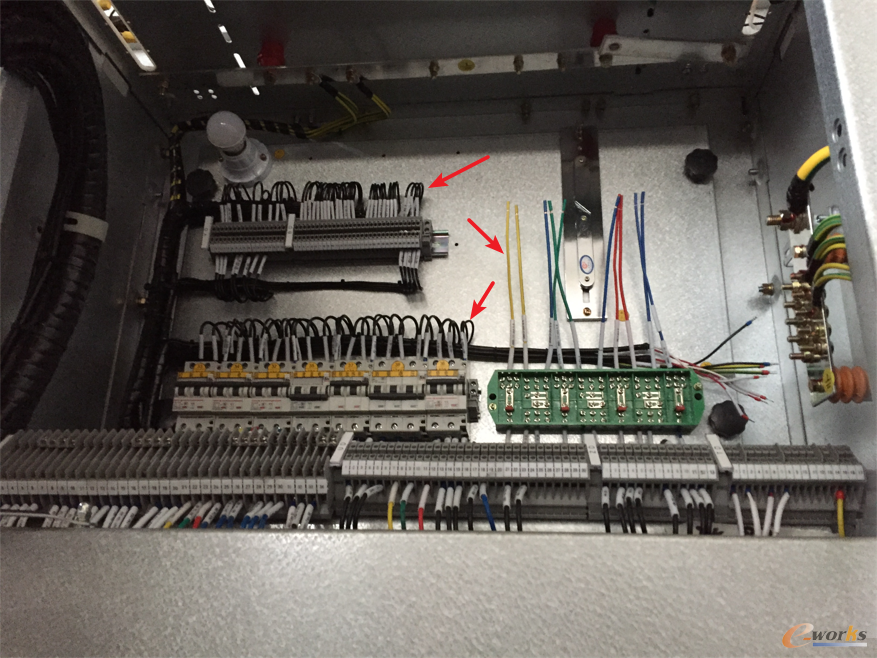

       在电力行业盘柜制造企业中,一般对线束的导线接线安装,有着明确的工艺要求,比如导线弯曲的样式,如图1所示。

高压柜中的导线弯曲样式

图1 高压柜中的导线弯曲样式

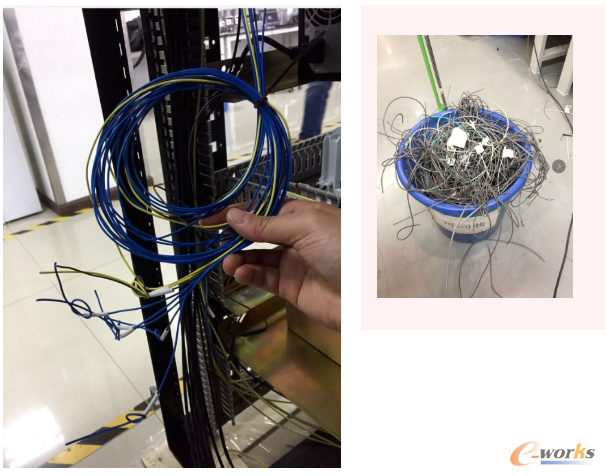

       为了保证实现导线弯曲样式的工艺要求,生产工人在下线时,只能尽量将导线的下线长度,预留更多的裕量来实现。这样就导致在生产现场,存在大量的导线浪费情况,如图2所示。

预留过多裕量导致的导线浪费

图2 预留过多裕量导致的导线浪费

       针对这种情况,我们可以通过EPLAN Harness proD Studio中来实现导线弯曲样式工艺的数字化设计,然后结合软件批量创建束的功能,保证同一排设备的弯曲样式的一致性,同时也提高了路径规划设计效率。

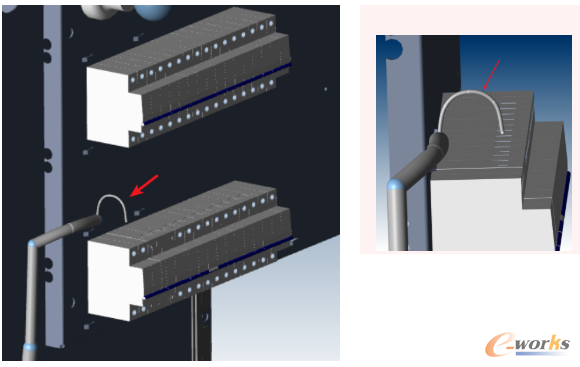

       1.先在EPLAN Harness proD Studio中,规划好第一个束的弯曲样式,如图3所示。

规划束的弯曲样式

图3 规划束的弯曲样式

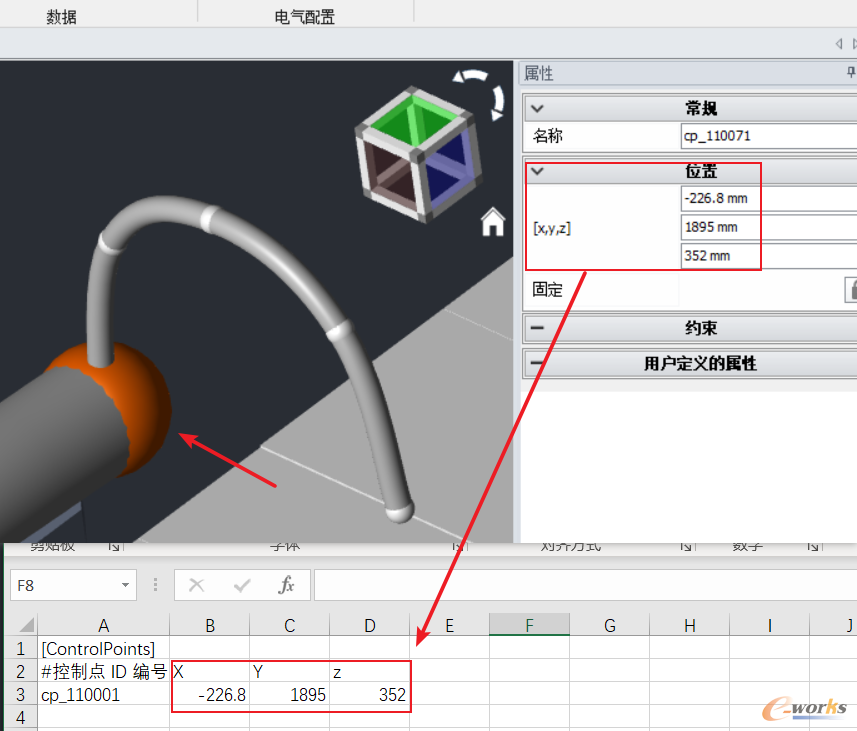

       2.在工作窗口中选中束的一个控制点,然后在右侧属性栏中,获取该控制点的坐标信息,并录入到Excel文件中,如图4所示。

将控制点的坐标信息录入到Excel中

图4 将控制点的坐标信息录入到Excel中

       提示

       控制点定义:每个控制点必须已定义了其名称及其XYZ坐标。此部分必须以 [ControlPoints]标签作为前缀输入数据。

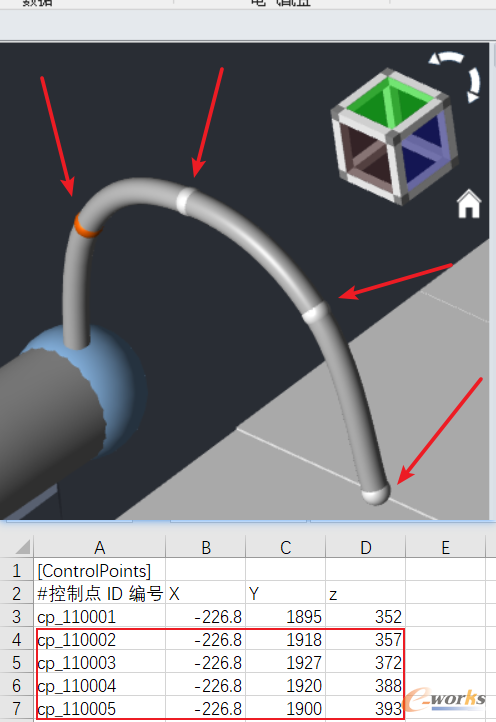

       3.以同样的方式,将该束的其他四个控制点坐标信息都录入到Excel文件中,如图5所示。

录入其他控制点的坐标信息到Excel中

图5 录入其他控制点的坐标信息到Excel中

       提示

       控制点ID顺序编号即可,为了与手动创建控制点ID区分开来,建议数字起始值6位数以上。

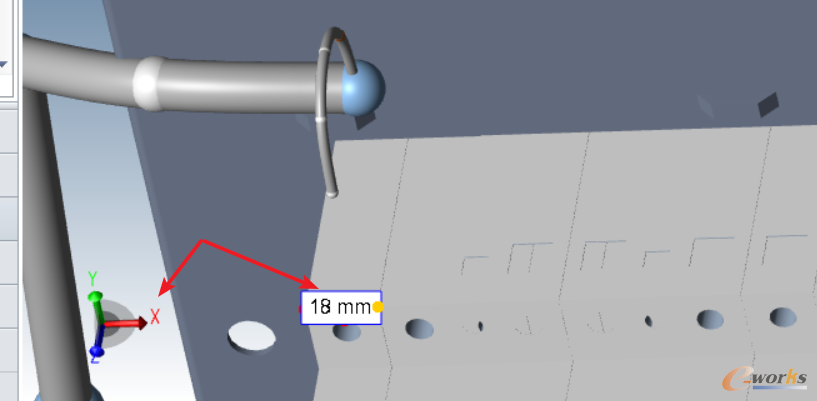

       4.在工作窗口中获得连接物之间的位置关系,如沿X轴,间距18mm,如图6所示。

获取连接物间的位置关系

图6 获取连接物间的位置关系

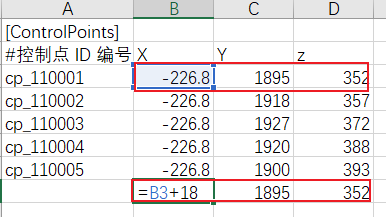

       5.然后在Excel表中,利用公式,直接得到下一个束的控制点坐标数值,如图7所示。

利用公式自动获取坐标数值

图7 利用公式自动获取坐标数值

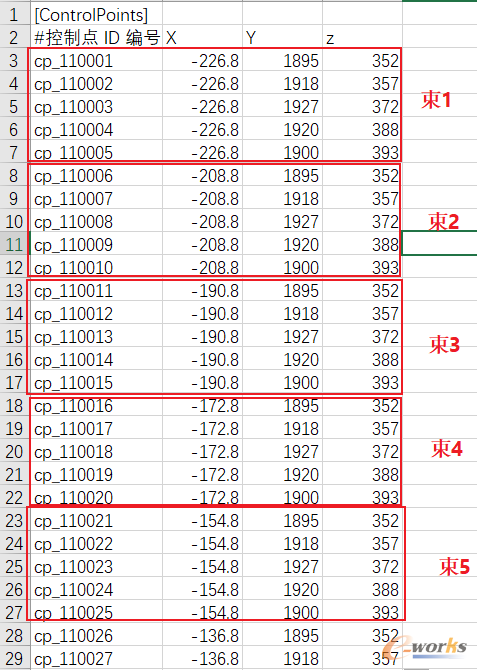

       6.完善Excel表中控制点的坐标数值,如图8所示。

完善控制点坐标数值

图8 完善控制点坐标数值

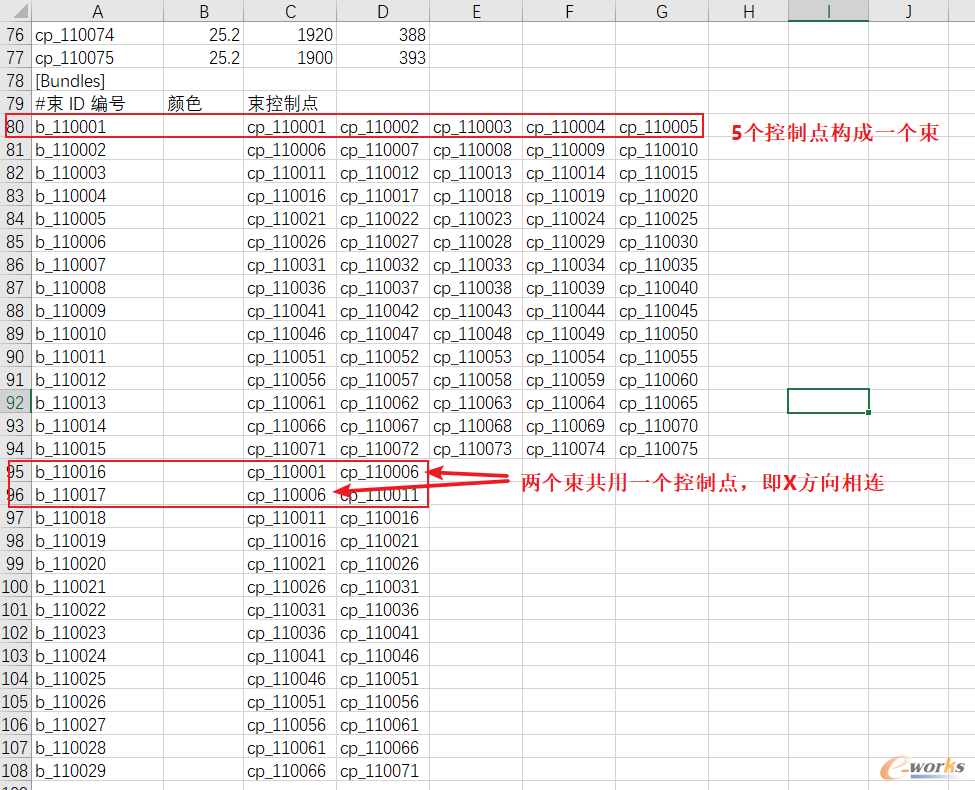

       7.在Excel表中,进行束定义,即一个束,是有哪些控制点构成的,如图9所示,然后文件另存为CSV UTF-8格式文件。

束定义

图9 束定义

       提示

       对于每个束,需要定义其名称、颜色以及束必须通过的控制点。此部分必须以[Bundles]标签作为前缀。

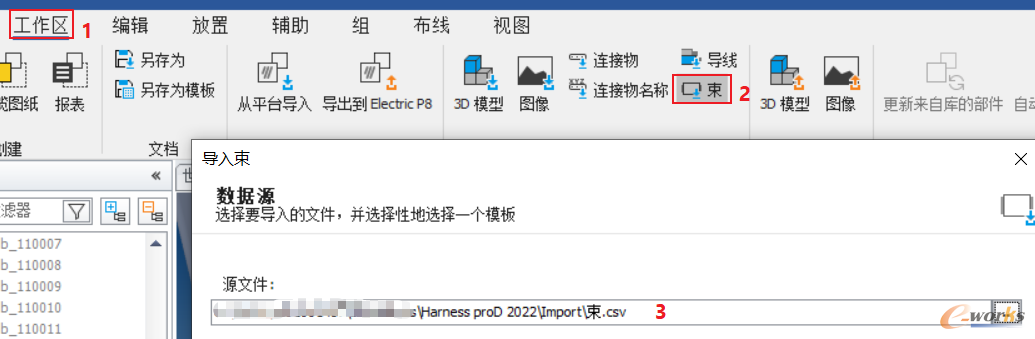

       8.单击功能区【工作区】选项卡中的【束】命令,并选择保存的CSV文件,如图10所示。

添加束信息

图10 添加束信息

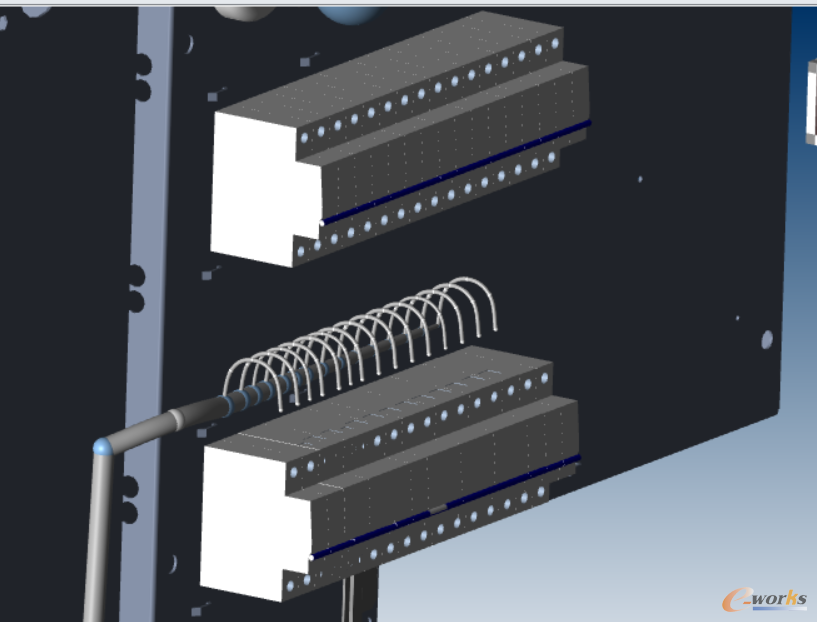

       9.最后导入的结果如图11所示。

导入结果

图11 导入结果

2 使用分支点进行布线

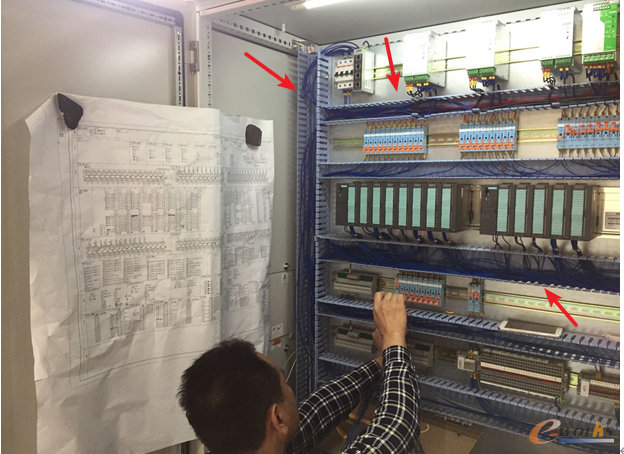

       电气控制柜,也被称作“盘柜”,作为现代工业的必备设施设备之一,其身影存在于各行各业。而低压控制柜一般是使用线槽作为安装板设备间导线布线的路径,如图12所示。

低压控制柜中的线槽

图12 低压控制柜中的线槽

       因此当使用EPLAN Harness proD Studio对低压控制进行设计时,为了减少束的创建,同时又要使导线以短的路径到达两端设备的管脚,从而到达在提高布局效率的同时,又保证了布线的准确性目标,我们就需要使用EPLAN Harness proD Studio提供的【自动使用分支点进行布线】的功能。

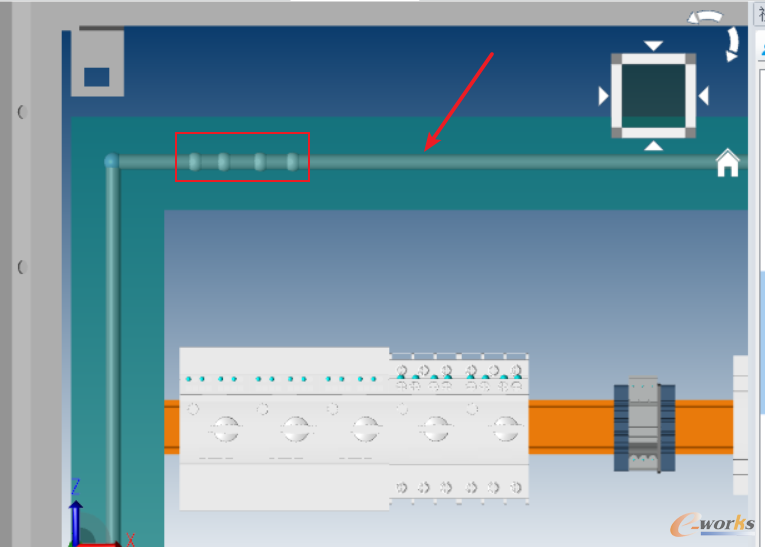

       1.首先,在路径规划的时候,创建一条模拟线槽功能的束,并在其中添加足够的、合理的控制点,如图13所示。

添加束和控制点

图13 添加束和控制点

       提示

       在放置控制点时,使用【空格键】,可以提高控制点放置效率。

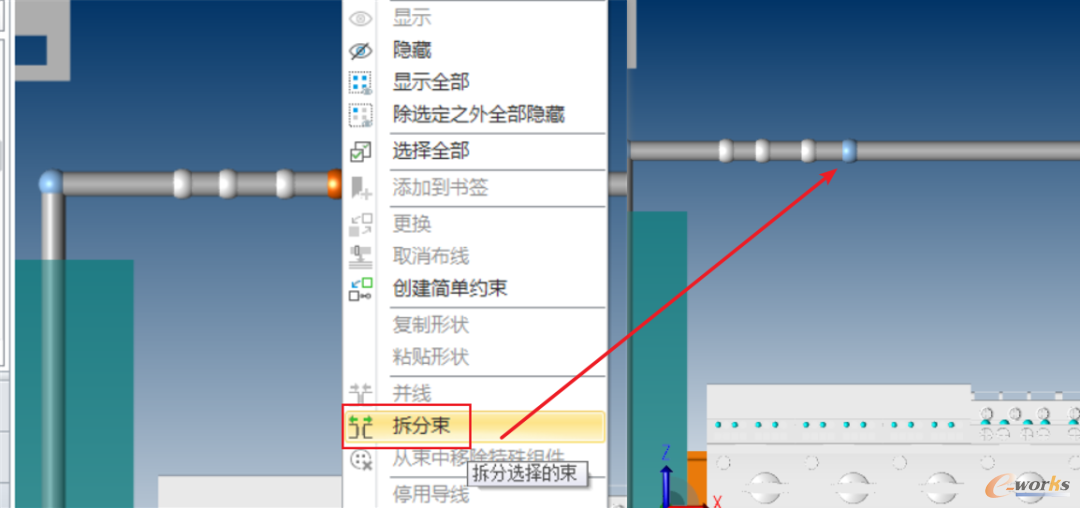

       2.然后选中控制点,鼠标单击右键,并选择【拆分束】,使其成为分支点,如图14所示。

拆分束,使控制点成为分支点

图14 拆分束,使控制点成为分支点

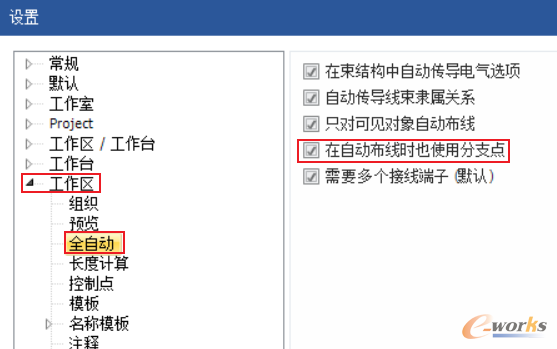

       3.在应用设置编辑器中,选中【工作区】节点下的【全自动】子节点,并激活【在自动布线时也使用分支点】复选框,如图15所示。

激活【在自动布线时也使用分支点】复选框

图15 激活【在自动布线时也使用分支点】复选框

       4.在工作区中使用自动布线功能,导线自动从分支点出线的效果如图1-16所示。

自动从分支点出线效果

图16 自动从分支点出线效果
