【实例教程】中望3D自顶向下设计沙发造型

2017/1/10    来源:中望
关键字:中望3D  沙发  建模  自顶向下
产品的设计开发,一般经过概念设计、参数化设计和详细设计三个阶段,这种过程称为自顶向下设计。其中,通过草图模型进行自顶向下设计,是一个最基础的设计方法。本文通过一个双人沙发设计案例,了解中望3D怎么通过草图模型,来进行自顶向下设计。

第三步:后期处理

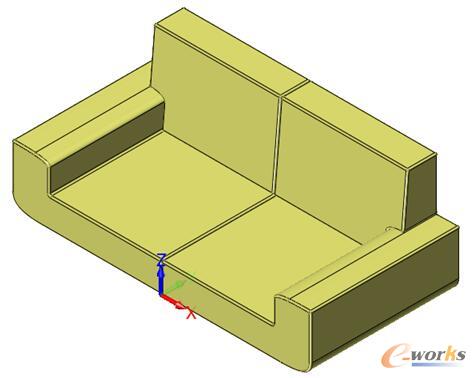

    隐藏不需要的对象,对沙发的底座,即下图21所示的实体进行颜色设置,大家可以根据喜好,调配不同的颜色。

图21 底座调色

图21 底座调色

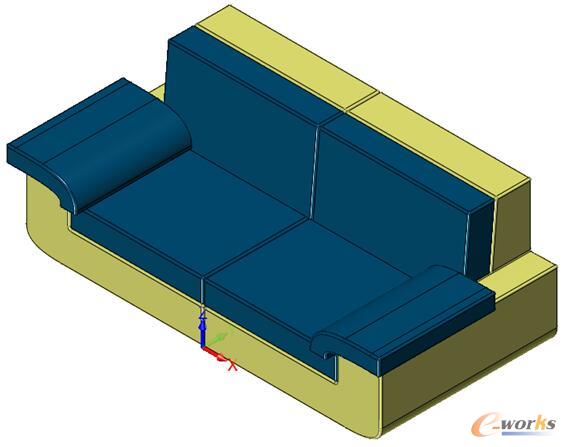

    调完底座颜色后,调出沙发的其他部分,隐藏底座等不需要的对象,再次进行颜色设置,如图22所示,然后显示所有实体。

图22 坐垫靠背扶手调色

图22 坐垫靠背扶手调色

    当然,如果你喜欢纯色的沙发,也可以直接对整个沙发实体进行单色调配。

    最后,我们使用“提取造型”命令,依次提取造型为零件(图23),图24为提取完毕后的装配结构情况。

图23 提取造型

图23 提取造型

图24 装配结构

图24 装配结构

    经过了上述的操作,我们就完成了这个沙发的建模设计了,非常的简便高效。相信通过这个案例的介绍,大家也掌握了自顶向下的设计方法了,有兴趣的朋友可以继续结合这个设计思路,进行其他心仪的产品的设计哦,对大家掌握三维建模很有帮助的!

    马上下载中望3D 2017版,享受高效灵活的设计体验:http://www.zw3d.com.cn/product-58-1.html

    Z3是什么格式文件:http://www.zw3d.com.cn/blog/201503131763.html
